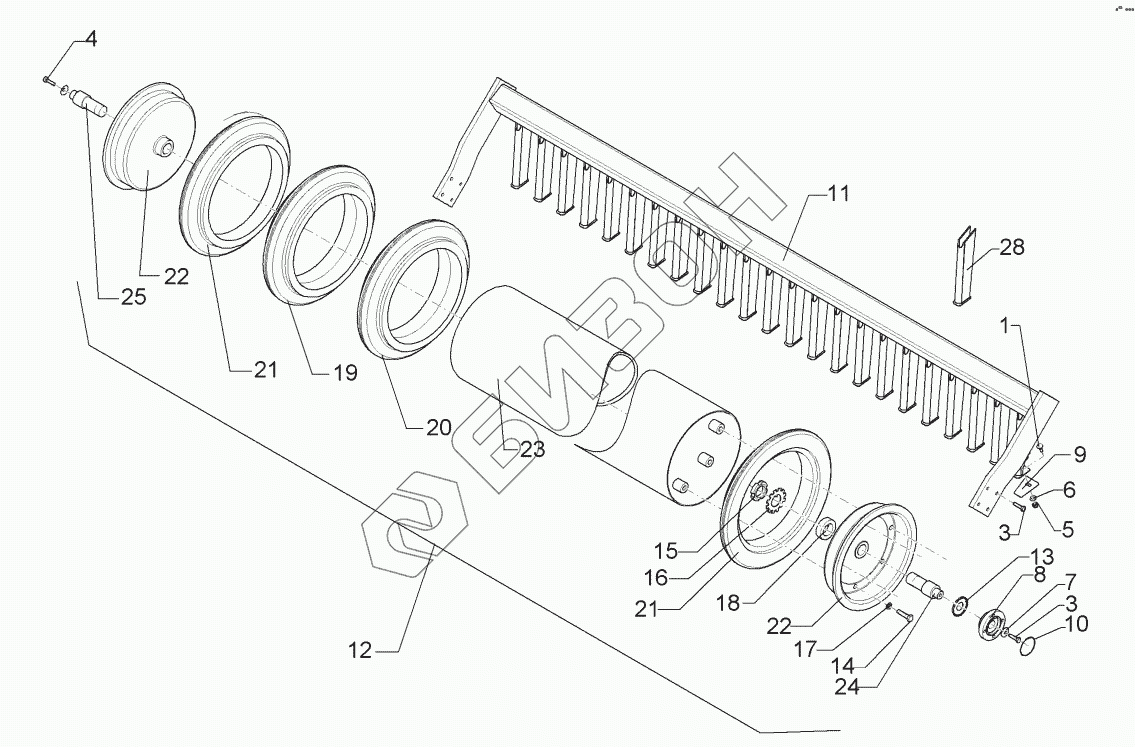

Графический каталог запасных частей к технике: Lemken Rubin 10/600 KUA. 6226873 Rubber ring roller

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 1701 Bolt, cup square head
Загрузка ...
3 301 3348 Screw
Загрузка ...
4 301 3325 Screw
Загрузка ...
5 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
6 305 6132 Шайба D11/25x2,5 Zn
Загрузка ...
7 329 6124 Cup spring
Загрузка ...
8 319 9372 Bearing cpl.
Загрузка ...
9 349 2009 Scraper
Загрузка ...
10 375 1278 O-ring
Загрузка ...
11 422 6873 Frame
Загрузка ...
12 523 6872 Rubber ring roller
Загрузка ...
13 323 0411 Cap
Загрузка ...
14 301 3576 Hexagon bolt
Загрузка ...
15 303 0335 Grooved nut
Загрузка ...
16 305 1316 Locking plate
Загрузка ...
17 305 6139 Washer
Загрузка ...
18 305 6454 Washer
Загрузка ...
19 357 6100 Tyre
Загрузка ...
20 357 6101 Tyre
Загрузка ...
21 357 6102 Tyre
Загрузка ...
22 423 2205 Flange
Загрузка ...
23 423 2209 Tube
Загрузка ...
24 423 8800 Pivot
Загрузка ...
25 423 8801 Pivot
Загрузка ...
28 245 2059 Carrier for scraper
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
