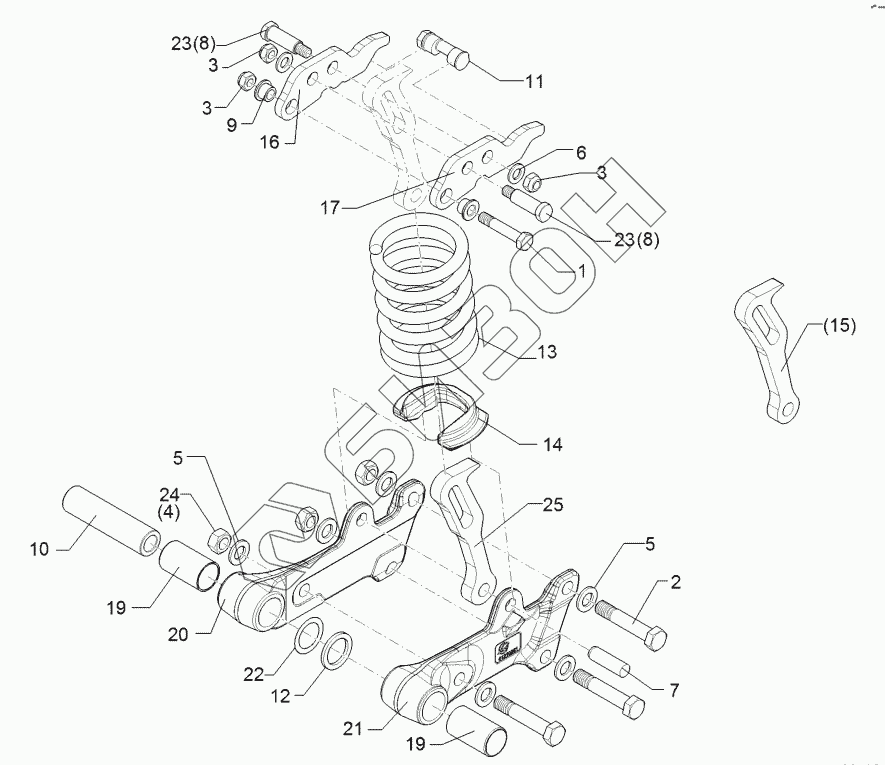

Графический каталог запасных частей к технике: Lemken Rubin 10/600 KUA. 62710009 Overload safety device

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
19
19
20
21
22
23
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3391 Bolt
Загрузка ...
2 30110553 Hexagon bolt
Загрузка ...
3 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
4 303 0971 Гайка шестигранная M16 DIN934-10 Zn
Загрузка ...
5 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
6 305 8580 Шайба 13/24x2,5 St-Zn DIN125
Загрузка ...
7 30910046 Cylindrical pin
Загрузка ...
8 31310167 Pin
Загрузка ...
9 31710291 Flange bushing
Загрузка ...
10 31710292 Bush
Загрузка ...
11 31710293 Eccentric
Загрузка ...
12 32310104 Seal
Загрузка ...
13 329 8467 Compression spring
Загрузка ...
14 42710015 Bearing
Загрузка ...
15 42710022 Link
Загрузка ...
16 42710024 Holder
Загрузка ...
17 42710025 Holder
Загрузка ...
19 31710283 Sleeve bearing
Загрузка ...
20 41210260 Bracket bearing
Загрузка ...
21 41210261 Bracket bearing
Загрузка ...
22 30510284 Shim
Загрузка ...
23 31310236 Pin
Загрузка ...
24 30310069 Hexagon nut
Загрузка ...
25 42710042 Link
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
