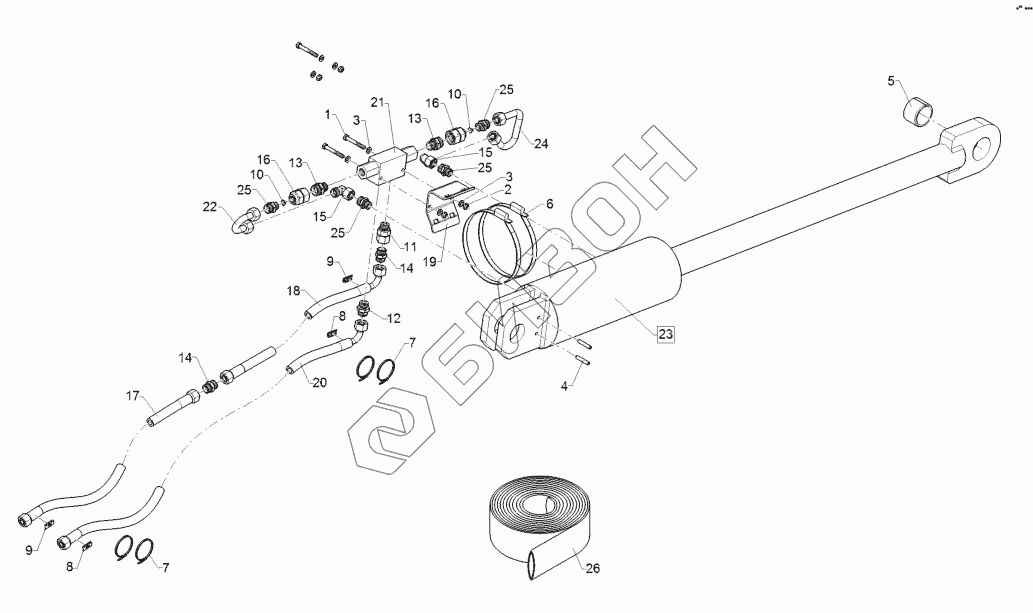

Графический каталог запасных частей к технике: Lemken Rubin 10/600 KUA. 67511135 HY-assembly lifting
1
2
3
3
4
5
6
7
7
8
8
9
9
10
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
25
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3081 | Bolt |
Загрузка ...
|
|
| 2 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 3 | 305 8694 | Шайба |
Загрузка ...
|
|
| 4 | 309 6072 | Расширительная втулка |
Загрузка ...
|
|
| 5 | 317 3434 | Expansion bush |
Загрузка ...
|
|
| 6 | 325 1190 | Hose clip |
Загрузка ...
|
|
| 7 | 325 1220 | Clip |
Загрузка ...
|
|
| 8 | 325 1522 | Marking |
Загрузка ...
|
|
| 9 | 325 1529 | Marking |
Загрузка ...
|
|
| 10 | 375 2515 | Restrictor washer |
Загрузка ...
|
|
| 11 | 375 4002 | Nipple |
Загрузка ...
|
|
| 12 | 375 4046 | Nipple |
Загрузка ...
|
|
| 13 | 375 4062 | Nipple |
Загрузка ...
|
|
| 14 | 375 4120 | Nipple |
Загрузка ...
|
|
| 15 | 375 4503 | Adjustable angle union |
Загрузка ...
|
|
| 16 | 37510315 | Connection |
Загрузка ...
|
|
| 17 | 475 3010 | High-pressure hose |
Загрузка ...
|
|
| 18 | 47511196 | Hydraulic hose |
Загрузка ...
|
|
| 19 | 47511587 | Holder |
Загрузка ...
|
|
| 20 | 47511637 | Hydraulic hose |
Загрузка ...
|
|
| 21 | 575 2238 | Nonreturn valve |
Загрузка ...
|
|
| 22 | 57510240 | Hydraulic tube |
Загрузка ...
|
|
| 23 | 57511278 | Hydraulic ram |
Загрузка ...
|
|
| 24 | 57511283 | Hydraulic tube |
Загрузка ...
|
|
| 25 | 375 4029 | Nipple |
Загрузка ...
|
|
| 26 | 37510335 | Guard for hoses |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
