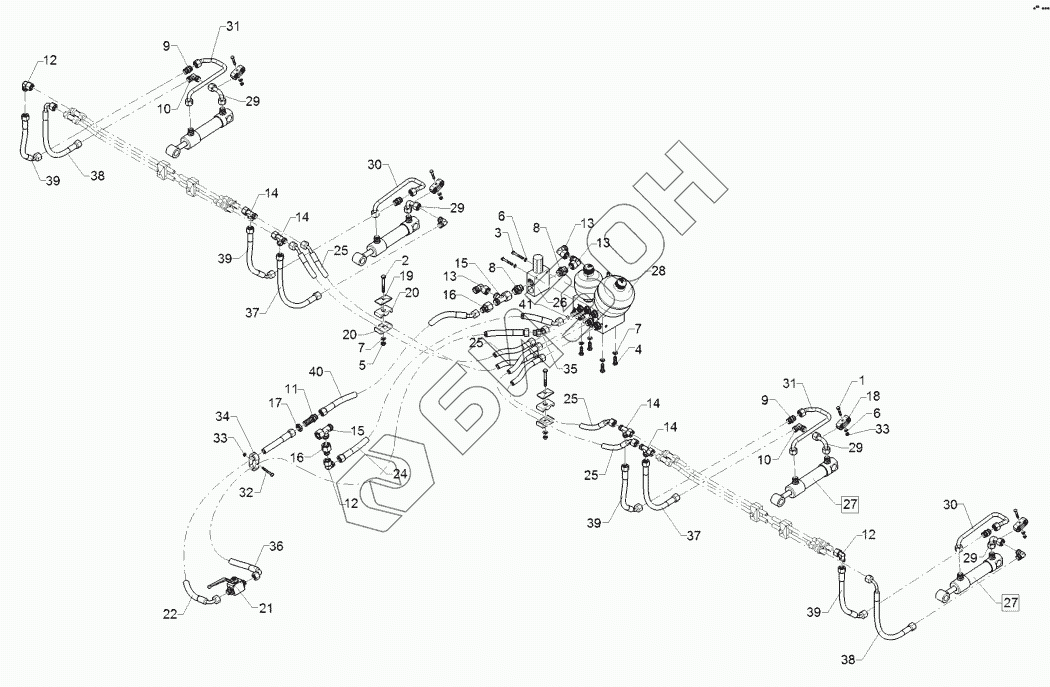

Графический каталог запасных частей к технике: Lemken Rubin 10/600 KUA. 67511138 HY-assembly harrow
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
12
12
13
13
13
14
14
14
14
15
15
16
16
17
18
19
20
20
21
22
24
25
25
25
25
26
27
27
28
29
29
29
29
30
30
31
31
32
33
33
34
35
36
37
37
38
38
39
39
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3007 | Bolt |
Загрузка ...
|
|
| 2 | 301 3081 | Bolt |
Загрузка ...
|
|
| 3 | 301 6725 | Bolt |
Загрузка ...
|
|
| 4 | 301 7280 | Винт |
Загрузка ...
|
|
| 5 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 6 | 305 8571 | Шайба |
Загрузка ...
|
|
| 7 | 305 8694 | Шайба |
Загрузка ...
|
|
| 8 | 375 4046 | Nipple |
Загрузка ...
|
|
| 9 | 375 4110 | Сосок |
Загрузка ...
|
|
| 10 | 375 4210 | Angle union |
Загрузка ...
|
|
| 11 | 375 4398 | Straight bulkhead screw |
Загрузка ...
|
|
| 12 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 13 | 375 4503 | Adjustable angle union |
Загрузка ...
|
|
| 14 | 375 4550 | L-adjustable T-union |
Загрузка ...
|
|
| 15 | 375 4553 | L-adjustable T-union |
Загрузка ...
|
|
| 16 | 375 4653 | Reduction joint |
Загрузка ...
|
|
| 17 | 375 5700 | Nut |
Загрузка ...
|
|
| 18 | 375 9830 | Double clip |
Загрузка ...
|
|
| 19 | 375 9986 | Plate |
Загрузка ...
|
|
| 20 | 375 9987 | Clamp |
Загрузка ...
|
|
| 21 | 37510045 | Shut-off valve |
Загрузка ...
|
|
| 22 | 47510394 | Hydraulic hose |
Загрузка ...
|
|
| 24 | 47511605 | Hydraulic hose |
Загрузка ...
|
|
| 25 | 47511643 | Hydraulic hose |
Загрузка ...
|
|
| 26 | 575 2240 | Sequence valve |
Загрузка ...
|
|
| 27 | 57511210 | Hydraulic ram |
Загрузка ...
|
|
| 28 | 57511224 | Control valve |
Загрузка ...
|
|
| 29 | 57511291 | Hydraulic tube |
Загрузка ...
|
|
| 30 | 57511300 | Hydraulic tube |
Загрузка ...
|
|
| 31 | 57511301 | Hydraulic tube |
Загрузка ...
|
|
| 32 | 301 0306 | Болт с плоской головкой |
Загрузка ...
|
|
| 33 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 34 | 375 9835 | Double clip |
Загрузка ...
|
|
| 35 | 37510346 | Adjustable angle union |
Загрузка ...
|
|
| 36 | 475 2434 | Hydraulic hose |
Загрузка ...
|
|
| 37 | 47511808 | Hydraulic hose |
Загрузка ...
|
|
| 38 | 47511809 | Hydraulic hose |
Загрузка ...
|
|
| 39 | 47511810 | Hydraulic hose |
Загрузка ...
|
|
| 40 | 47511815 | Hydraulic hose |
Загрузка ...
|
|
| 41 | 375 2173 | Throttle plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
