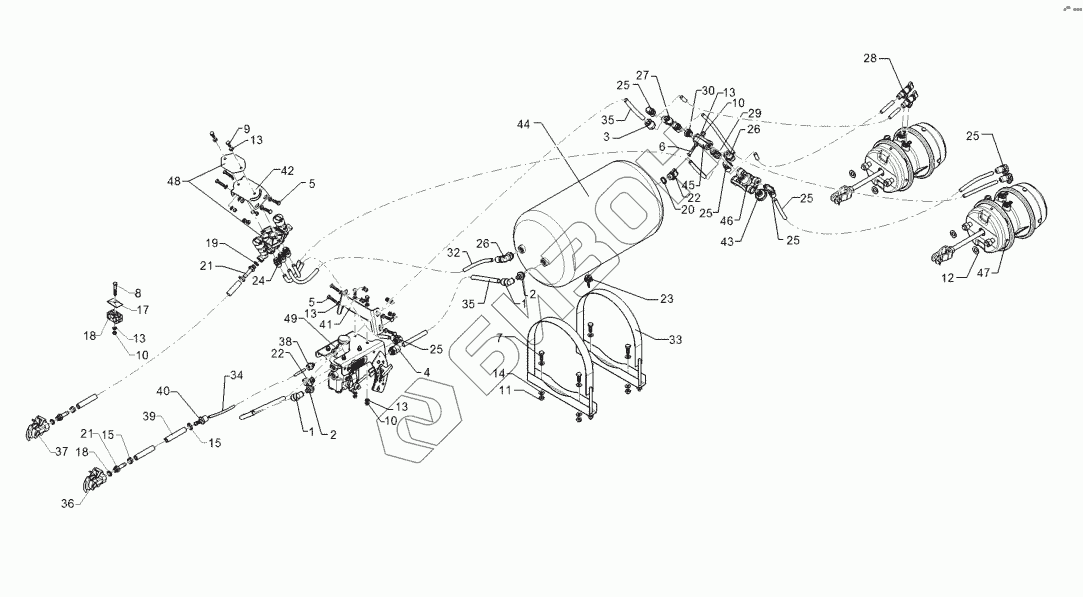

Графический каталог запасных частей к технике: Lemken Rubin 10/600 KUA. 67710118 Compressed-air brake
1
1
2
2
3
4
5
5
6
7
8
9
10
10
10
11
12
13
13
13
13
13
14
15
15
17
18
18
19
20
21
21
22
22
23
24
25
25
25
25
25
25
26
26
27
28
29
30
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R00 0713 | Connector |
Загрузка ...
|
|
| 2 | R00 0716 | Screwed socket |
Загрузка ...
|
|
| 3 | R00 0718 | Connector |
Загрузка ...
|
|
| 4 | R00 0719 | Connector |
Загрузка ...
|
|
| 5 | 301 3068 | Screw |
Загрузка ...
|
|
| 6 | 301 3070 | Bolt |
Загрузка ...
|
|
| 7 | 301 5004 | Screw |
Загрузка ...
|
|
| 8 | 301 5418 | Bolt |
Загрузка ...
|
|
| 9 | 301 6750 | Винт |
Загрузка ...
|
|
| 10 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 11 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 12 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 13 | 305 8694 | Шайба |
Загрузка ...
|
|
| 14 | 305 8696 | Washer |
Загрузка ...
|
|
| 15 | 325 1145 | Hose clip |
Загрузка ...
|
|
| 17 | 375 9986 | Plate |
Загрузка ...
|
|
| 18 | 37510217 | Clamp |
Загрузка ...
|
|
| 19 | 377 1180 | Thrust ring with O-ring |
Загрузка ...
|
|
| 20 | 377 1181 | Thrust ring with O-ring |
Загрузка ...
|
|
| 21 | 377 1301 | Hose nipple |
Загрузка ...
|
|
| 22 | 377 1341 | Test coupling |
Загрузка ...
|
|
| 23 | 377 1380 | Dewatering valve |
Загрузка ...
|
|
| 24 | 377 1400 | Push-in connection |
Загрузка ...
|
|
| 25 | 377 1409 | Push-in connection |
Загрузка ...
|
|
| 26 | 377 1410 | Push-in connection |
Загрузка ...
|
|
| 27 | 377 1440 | Push-in connection |
Загрузка ...
|
|
| 28 | 377 1450 | Push-in connection |
Загрузка ...
|
|
| 29 | 377 1461 | Screwed socket |
Загрузка ...
|
|
| 30 | 377 1482 | Reducing fitting |
Загрузка ...
|
|
| 31 | 377 2025 | Brake hose |
Загрузка ...
|
|
| 32 | 377 2070 | Synthetic tube |
Загрузка ...
|
|
| 33 | 377 2532 | Strap |
Загрузка ...
|
|
| 34 | 37710046 | Synthetic tube |
Загрузка ...
|
|
| 35 | 37710048 | Synthetic tube |
Загрузка ...
|
|
| 36 | 37710149 | Coupling head brake |
Загрузка ...
|
|
| 37 | 37710150 | Coupling head |
Загрузка ...
|
|
| 38 | 37710151 | Push-in connection |
Загрузка ...
|
|
| 39 | 37710152 | Brake hose |
Загрузка ...
|
|
| 40 | 37710155 | Connector |
Загрузка ...
|
|
| 41 | 47710062 | Holder |
Загрузка ...
|
|
| 42 | 47710063 | Holder |
Загрузка ...
|
|
| 43 | 577 2570 | Venting filter |
Загрузка ...
|
|
| 44 | 577 2622 | Compressed-air container |
Загрузка ...
|
|
| 45 | 577 2660 | 2-port control valve |
Загрузка ...
|
|
| 46 | 577 2671 | Quick release valve |
Загрузка ...
|
|
| 47 | 57710033 | Membrane-cylinder |
Загрузка ...
|
|
| 48 | 57710042 | Release valve |
Загрузка ...
|
|
| 49 | 57710043 | Braking force regulator |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
