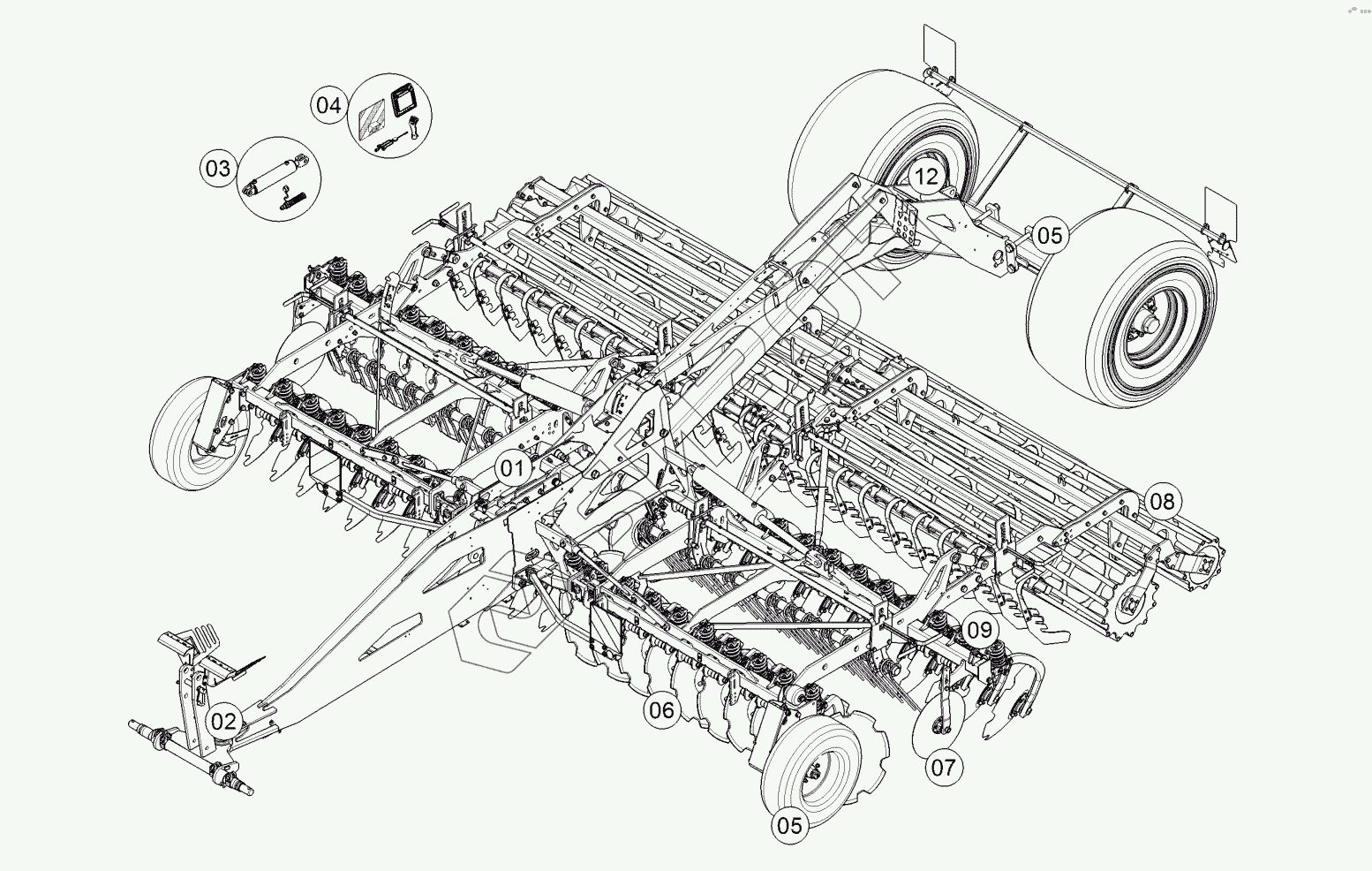

Графический каталог запасных частей к технике: Lemken Rubin 10/700 KUA. 10/700 KUA Contents
1
1
2
3
4
5
5
5
6
7
8
9
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 32110122 | Documents box |
Загрузка ...
|
|
| 1 | 32110230 | Depth indicator |
Загрузка ...
|
|
| 1 | 32110232 | Depth indicator |
Загрузка ...
|
|
| 1 | 59010129 | Label set |
Загрузка ...
|
|
| 1 | 61210252 | Basic frame |
Загрузка ...
|
|
| 1 | 61210254 | Bracket |
Загрузка ...
|
|
| 1 | 61210255 | Bracket |
Загрузка ...
|
|
| 1 | 61210256 | Bracket |
Загрузка ...
|
|
| 1 | 61210257 | Bracket |
Загрузка ...
|
|
| 1 | 61710055 | HY-assemb.locking de frame |
Загрузка ...
|
|
| 1 | 62910023 | Stand |
Загрузка ...
|
|
| 2 | 313 7929 | Top link pin with chain |
Загрузка ...
|
|
| 2 | 32110215 | Padlock |
Загрузка ...
|
|
| 2 | 32110216 | Immobiliser |
Загрузка ...
|
|
| 2 | 32110217 | Immobiliser |
Загрузка ...
|
|
| 2 | 33110011 | Safety chain |
Загрузка ...
|
|
| 2 | 33110013 | Safety chain |
Загрузка ...
|
|
| 2 | 64010037 | Support |
Загрузка ...
|
|
| 2 | 64010085 | Drawbar |
Загрузка ...
|
|
| 2 | 64010094 | Ball-shaped coupling |
Загрузка ...
|
|
| 2 | 64010095 | Ball-shaped coupling |
Загрузка ...
|
|
| 2 | 64010107 | Headstock |
Загрузка ...
|
|
| 2 | 64010112 | Drawbar |
Загрузка ...
|
|
| 2 | 64010114 | Traction loop |
Загрузка ...
|
|
| 2 | 64010115 | Traction loop |
Загрузка ...
|
|
| 2 | 64010116 | Traction loop |
Загрузка ...
|
|
| 2 | 661 1368 | Lower link connection |
Загрузка ...
|
|
| 2 | 661 1369 | Lower link connection |
Загрузка ...
|
|
| 2 | 661 1371 | Lower link connection |
Загрузка ...
|
|
| 2 | 661 1413 | Lower link connection |
Загрузка ...
|
|
| 2 | 661 1414 | Lower link connection |
Загрузка ...
|
|
| 3 | 575 2312 | Plunger-ram |
Загрузка ...
|
|
| 3 | 57510289 | Hydraulic ram |
Загрузка ...
|
|
| 3 | 57511210 | Hydraulic ram |
Загрузка ...
|
|
| 3 | 57511212 | Hydraulic ram |
Загрузка ...
|
|
| 3 | 57511214 | Hydraulic ram |
Загрузка ...
|
|
| 3 | 57511217 | Hydraulic ram |
Загрузка ...
|
|
| 3 | 57511219 | Hydraulic ram |
Загрузка ...
|
|
| 3 | 57511221 | Hydraulic ram |
Загрузка ...
|
|
| 3 | 57511222 | Hydraulic ram |
Загрузка ...
|
|
| 3 | 57511233 | Combi - brake cylinder |
Загрузка ...
|
|
| 3 | 57511278 | Hydraulic ram |
Загрузка ...
|
|
| 3 | 57511279 | Extension set |
Загрузка ...
|
|
| 3 | 67510684 | HY supply pipe drawbar |
Загрузка ...
|
|
| 3 | 67510921 | Hose carrier |
Загрузка ...
|
|
| 3 | 67510942 | HY supply pipe folding device |
Загрузка ...
|
|
| 3 | 67510943 | HY supply pipe depth adjustm. |
Загрузка ...
|
|
| 3 | 67510946 | HY supply pipe folding device |
Загрузка ...
|
|
| 3 | 67510947 | HY supply pipe depth adjustm. |
Загрузка ...
|
|
| 3 | 67511118 | HY-assembly depth adjustment |
Загрузка ...
|
|
| 3 | 67511119 | Hydraulic assembly |
Загрузка ...
|
|
| 3 | 67511120 | Hydraulic assembly |
Загрузка ...
|
|
| 3 | 67511123 | HY-assembly folding device |
Загрузка ...
|
|
| 3 | 67511128 | HY supply pipe track marker |
Загрузка ...
|
|
| 3 | 67511129 | HY supply pipe track marker |
Загрузка ...
|
|
| 3 | 67511131 | HY-assembly drawbar |
Загрузка ...
|
|
| 3 | 67511132 | HY-assembly folding device |
Загрузка ...
|
|
| 3 | 67511133 | HY-assembly depth wheel |
Загрузка ...
|
|
| 3 | 67511135 | HY-assembly lifting |
Загрузка ...
|
|
| 3 | 67511138 | HY-assembly harrow |
Загрузка ...
|
|
| 3 | 67511142 | Hydraulic assembly |
Загрузка ...
|
|
| 3 | 67511143 | HY-assembly directional valve |
Загрузка ...
|
|
| 3 | 67511144 | HY-assembly directional valve |
Загрузка ...
|
|
| 3 | 67511145 | HY supply pipe fan |
Загрузка ...
|
|
| 3 | 67511146 | HY supply pipe lift linkage |
Загрузка ...
|
|
| 3 | 67511147 | HY supply pipe folding device |
Загрузка ...
|
|
| 3 | 67511148 | HY supply pipe lift linkage |
Загрузка ...
|
|
| 3 | 67511149 | HY supply pipe fan |
Загрузка ...
|
|
| 3 | 67511150 | HY supply pipe lift linkage |
Загрузка ...
|
|
| 3 | 67511151 | HY supply pipe fan |
Загрузка ...
|
|
| 3 | 67511152 | HY supply pipe folding device |
Загрузка ...
|
|
| 3 | 67511153 | HY supply pipe folding device |
Загрузка ...
|
|
| 3 | 67511154 | HY supply pipe trailer |
Загрузка ...
|
|
| 3 | 67511155 | HY supply pipe trailer |
Загрузка ...
|
|
| 3 | 67511162 | HY-assembly track marker |
Загрузка ...
|
|
| 3 | 67511170 | HY supply pipe lift linkage |
Загрузка ...
|
|
| 3 | 67511171 | HY supply pipe fan |
Загрузка ...
|
|
| 3 | 67511172 | HY supply pipe fan |
Загрузка ...
|
|
| 3 | 67511173 | HY supply pipe fan |
Загрузка ...
|
|
| 3 | 67511174 | HY supply pipe lift linkage |
Загрузка ...
|
|
| 3 | 67511175 | HY supply pipe lift linkage |
Загрузка ...
|
|
| 3 | 67511177 | Connecting plate |
Загрузка ...
|
|
| 3 | 67511178 | Holder hydraulic hoses |
Загрузка ...
|
|
| 3 | 67511180 | Hydraulic braking assembly |
Загрузка ...
|
|
| 3 | 67511181 | Hydraulic braking assembly |
Загрузка ...
|
|
| 3 | 67511185 | HY supply pipe brake |
Загрузка ...
|
|
| 3 | 67511186 | HY supply pipe brake |
Загрузка ...
|
|
| 3 | 67511296 | Hydraulic assembly |
Загрузка ...
|
|
| 4 | 37310264 | Basic cable |
Загрузка ...
|
|
| 4 | 37310265 | Basic cable |
Загрузка ...
|
|
| 4 | 57010100 | Lighting unit |
Загрузка ...
|
|
| 4 | 57010101 | Lighting unit |
Загрузка ...
|
|
| 4 | 57010112 | Warning board |
Загрузка ...
|
|
| 4 | 57010113 | Warning board |
Загрузка ...
|
|
| 4 | 57010140 | Transport protection |
Загрузка ...
|
|
| 4 | 57010141 | Transport protection |
Загрузка ...
|
|
| 4 | 57010142 | Lighting unit |
Загрузка ...
|
|
| 4 | 57010143 | Lighting unit |
Загрузка ...
|
|
| 4 | 57010150 | Triangle |
Загрузка ...
|
|
| 4 | 67010238 | Transport protection |
Загрузка ...
|
|
| 4 | 67010239 | Lighting equipment |
Загрузка ...
|
|
| 4 | 67010240 | Lighting equipment |
Загрузка ...
|
|
| 4 | 67010241 | Lighting equipment |
Загрузка ...
|
|
| 4 | 67010243 | Lighting equipment |
Загрузка ...
|
|
| 4 | 67010250 | Carrier for light |
Загрузка ...
|
|
| 4 | 67010251 | Carrier for light |
Загрузка ...
|
|
| 4 | 67010252 | Carrier for light |
Загрузка ...
|
|
| 4 | 67010254 | Lighting equipment |
Загрузка ...
|
|
| 5 | 54710012 | Wheel bracket |
Загрузка ...
|
|
| 5 | 54710013 | Wheel bracket |
Загрузка ...
|
|
| 5 | 550 8862 | Wheel 5/94/140 M14 |
Загрузка ...
|
|
| 5 | 55010220 | Braking axle |
Загрузка ...
|
|
| 5 | 55010221 | Running axle |
Загрузка ...
|
|
| 5 | 55010238 | Wheel |
Загрузка ...
|
|
| 5 | 55010239 | Wheel |
Загрузка ...
|
|
| 5 | 55010240 | Wheel |
Загрузка ...
|
|
| 5 | 55010241 | Wheel |
Загрузка ...
|
|
| 5 | 55010248 | Braking axle |
Загрузка ...
|
|
| 5 | 55010250 | Wheel |
Загрузка ...
|
|
| 5 | 55010251 | Wheel |
Загрузка ...
|
|
| 5 | 55010338 | Braking axle |
Загрузка ...
|
|
| 5 | 55010344 | Wheel |
Загрузка ...
|
|
| 5 | 55010346 | Wheel |
Загрузка ...
|
|
| 5 | 55010347 | Wheel |
Загрузка ...
|
|
| 5 | 55010348 | Set of fittings braking axle |
Загрузка ...
|
|
| 5 | 55010349 | Set of fittings running axle |
Загрузка ...
|
|
| 5 | 55010396 | Running axle |
Загрузка ...
|
|
| 5 | 64710006 | Wheel bracket |
Загрузка ...
|
|
| 5 | 64710007 | Wheel bracket |
Загрузка ...
|
|
| 5 | 65010131 | Trailer transport solo axle |
Загрузка ...
|
|
| 6 | 51210066 | Bracket |
Загрузка ...
|
|
| 6 | 51210067 | Bracket |
Загрузка ...
|
|
| 6 | 51210068 | Bracket |
Загрузка ...
|
|
| 6 | 51210078 | Straw harrow |
Загрузка ...
|
|
| 6 | 51210079 | Straw harrow |
Загрузка ...
|
|
| 6 | 51210080 | Straw harrow |
Загрузка ...
|
|
| 6 | 51210081 | Straw harrow |
Загрузка ...
|
|
| 6 | 555 4512 | Bearing unit |
Загрузка ...
|
|
| 6 | 55510046 | Bearing |
Загрузка ...
|
|
| 6 | 55510047 | Bearing |
Загрузка ...
|
|
| 6 | 55510054 | Bearing |
Загрузка ...
|
|
| 6 | 61210270 | Straw harrow |
Загрузка ...
|
|
| 6 | 61210271 | Straw harrow |
Загрузка ...
|
|
| 6 | 61220150 | Stalk with bearing |
Загрузка ...
|
|
| 6 | 61220151 | Stalk with bearing |
Загрузка ...
|
|
| 6 | 61220161 | Stalk with bearing |
Загрузка ...
|
|
| 6 | 61220162 | Stalk |
Загрузка ...
|
|
| 6 | 61220170 | Stalk with bearing |
Загрузка ...
|
|
| 6 | 61220171 | Stalk with bearing |
Загрузка ...
|
|
| 6 | 62210486 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210487 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210488 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210489 | Levelling harrow |
Загрузка ...
|
|
| 6 | 62210490 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210491 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210492 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210493 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210494 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210495 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210510 | Harrow adjustment |
Загрузка ...
|
|
| 6 | 62210511 | Harrow adjustment |
Загрузка ...
|
|
| 6 | 62210512 | Harrow adjustment |
Загрузка ...
|
|
| 6 | 62210513 | Harrow adjustment |
Загрузка ...
|
|
| 6 | 62210514 | Harrow adjustment |
Загрузка ...
|
|
| 6 | 62210515 | Harrow adjustment |
Загрузка ...
|
|
| 6 | 62210516 | Harrow adjustment |
Загрузка ...
|
|
| 6 | 62210517 | Harrow adjustment |
Загрузка ...
|
|
| 6 | 62210518 | Harrow adjustment |
Загрузка ...
|
|
| 6 | 62210519 | Harrow adjustment |
Загрузка ...
|
|
| 6 | 62210521 | Rebound harrow adjustment |
Загрузка ...
|
|
| 6 | 62210522 | Levelling harrow adjustement |
Загрузка ...
|
|
| 6 | 62210523 | Levelling harrow adjustement |
Загрузка ...
|
|
| 6 | 62210524 | Levelling harrow adjustement |
Загрузка ...
|
|
| 6 | 62210525 | Levelling harrow adjustement |
Загрузка ...
|
|
| 6 | 62210526 | Levelling harrow adjustement |
Загрузка ...
|
|
| 6 | 62210527 | Levelling harrow adjustement |
Загрузка ...
|
|
| 6 | 62210528 | Levelling harrow adjustement |
Загрузка ...
|
|
| 6 | 62210529 | Levelling harrow adjustement |
Загрузка ...
|
|
| 6 | 62210530 | Levelling harrow adjustement |
Загрузка ...
|
|
| 6 | 62210531 | Levelling harrow adjustement |
Загрузка ...
|
|
| 6 | 62210532 | Levelling harrow |
Загрузка ...
|
|
| 6 | 62210533 | Levelling harrow |
Загрузка ...
|
|
| 6 | 62210534 | Levelling harrow |
Загрузка ...
|
|
| 6 | 62210535 | Levelling harrow |
Загрузка ...
|
|
| 6 | 62210536 | Levelling harrow |
Загрузка ...
|
|
| 6 | 62210537 | Levelling harrow |
Загрузка ...
|
|
| 6 | 62210538 | Levelling harrow |
Загрузка ...
|
|
| 6 | 62210539 | Levelling harrow |
Загрузка ...
|
|
| 6 | 62210540 | Levelling harrow |
Загрузка ...
|
|
| 6 | 62210541 | Levelling harrow |
Загрузка ...
|
|
| 6 | 62210560 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210561 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210562 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210563 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210564 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210565 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210566 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210567 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210568 | Rebound harrow |
Загрузка ...
|
|
| 6 | 62210569 | Rebound harrow |
Загрузка ...
|
|
| 6 | 65710153 | Concave disc |
Загрузка ...
|
|
| 6 | 65710154 | Concave disc |
Загрузка ...
|
|
| 6 | 65710194 | Concave disc |
Загрузка ...
|
|
| 6 | 65710195 | Concave disc |
Загрузка ...
|
|
| 7 | 65710185 | Outer disc |
Загрузка ...
|
|
| 8 | 622 0150 | Holder |
Загрузка ...
|
|
| 8 | 622 0152 | Holder |
Загрузка ...
|
|
| 8 | 622 0188 | Holder |
Загрузка ...
|
|
| 8 | 622 7275 | Tube bar roller |
Загрузка ...
|
|
| 8 | 622 7307 | Double roller |
Загрузка ...
|
|
| 8 | 622 7357 | Double roller |
Загрузка ...
|
|
| 8 | 622 8337 | Double roller |
Загрузка ...
|
|
| 8 | 62210012 | Flexring roller |
Загрузка ...
|
|
| 8 | 62210068 | Adapter |
Загрузка ...
|
|
| 8 | 62210326 | Double roller |
Загрузка ...
|
|
| 8 | 62210327 | Holder |
Загрузка ...
|
|
| 8 | 62210333 | Holder |
Загрузка ...
|
|
| 8 | 62210380 | Packer profile roller |
Загрузка ...
|
|
| 8 | 62210381 | Packer profile roller |
Загрузка ...
|
|
| 8 | 62210390 | Packer double roller |
Загрузка ...
|
|
| 8 | 62210391 | Packer double roller |
Загрузка ...
|
|
| 8 | 62210396 | Double profile ring roller |
Загрузка ...
|
|
| 8 | 62210416 | Knife roller |
Загрузка ...
|
|
| 8 | 62210417 | Knife roller |
Загрузка ...
|
|
| 8 | 62210418 | Rubber ring roller |
Загрузка ...
|
|
| 8 | 62210427 | Holder |
Загрузка ...
|
|
| 8 | 62210508 | Carrier for rollers |
Загрузка ...
|
|
| 8 | 62210509 | Carrier for rollers |
Загрузка ...
|
|
| 9 | 62710009 | Overload safety device |
Загрузка ...
|
|
| 9 | 62710012 | Overload safety device |
Загрузка ...
|
|
| 9 | 62710013 | Overload safety device |
Загрузка ...
|
|
| 9 | 62710014 | Overload safety device |
Загрузка ...
|
|
| 12 | 67710118 | Compressed-air brake |
Загрузка ...
|
|
| 12 | 67710119 | Compressed-air brake |
Загрузка ...
|
|
| 12 | 67710120 | Compressed-air brake |
Загрузка ...
|
|
| 12 | 67710121 | Compressed-air brake |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
