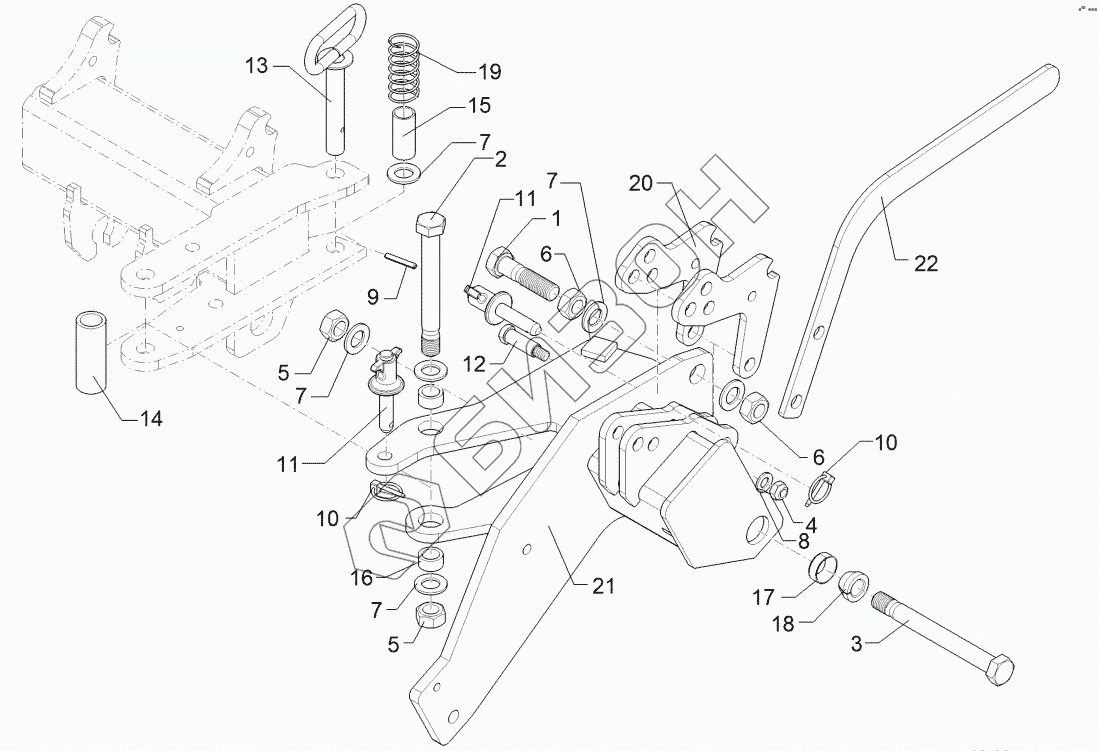

Графический каталог запасных частей к технике: Lemken Rubin 10/700 KUA. 61210255 Bracket
2
3
4
5
5
5
5
7
7
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 301 4523 | Bolt |
Загрузка ...
|
|
| 3 | 301 4539 | Болт |
Загрузка ...
|
|
| 4 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 5 | 303 0977 | Орех |
Загрузка ...
|
|
| 7 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 8 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 9 | 309 6054 | Expansion bush |
Загрузка ...
|
|
| 10 | 311 9565 | Штифт с фикс. кольцом 4,5 |
Загрузка ...
|
|
| 11 | 313 1530 | Pin with grip |
Загрузка ...
|
|
| 12 | 31310167 | Pin |
Загрузка ...
|
|
| 13 | 31310172 | Pin |
Загрузка ...
|
|
| 14 | 317 6655 | Tube |
Загрузка ...
|
|
| 15 | 317 6678 | Tube |
Загрузка ...
|
|
| 16 | 317 6679 | Bush |
Загрузка ...
|
|
| 17 | 31710143 | Clamping ring, outer |
Загрузка ...
|
|
| 18 | 31710144 | Clamping ring |
Загрузка ...
|
|
| 19 | 329 8176 | Spring |
Загрузка ...
|
|
| 20 | 41210291 | Plate |
Загрузка ...
|
|
| 22 | 41210294 | Holder |
Загрузка ...
|
|
| 23 | 301 4643 | Hexagon bolt |
Загрузка ...
|
|
| 25 | 303 1019 | Nut |
Загрузка ...
|
|
| 26 | 305 6254 | Washer |
Загрузка ...
|
|
| 27 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 28 | 41210321 | Bracket outer disc |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
