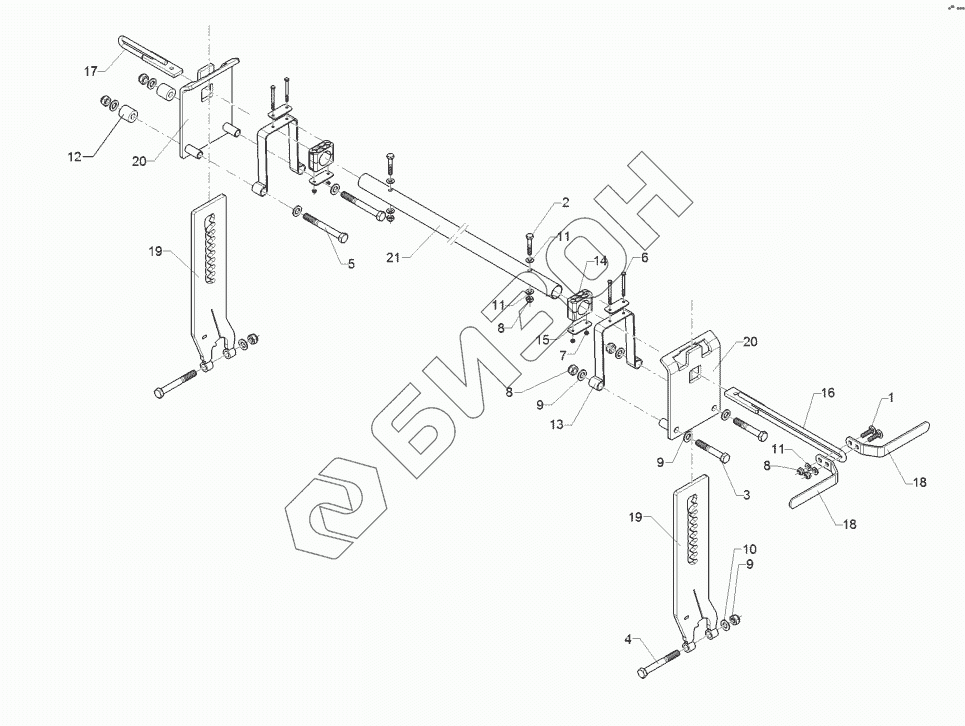

Графический каталог запасных частей к технике: Lemken Rubin 10/700 KUA. 62210511 Harrow adjustment

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
8
9
9
9
10
11
11
11
12
13
14
15
16
17
18
18
19
19
20
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 1710 Bolt, cup square head
Загрузка ...
2 301 3248 Bolt
Загрузка ...
3 301 3997 Bolt
Загрузка ...
4 301 4057 Bolt
Загрузка ...
5 301 4080 Hexagon bolt
Загрузка ...
6 30110398 Hexagon bolt
Загрузка ...
7 303 0931 Самоблокирующаяся гайка
Загрузка ...
8 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
9 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
10 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
11 305 8696 Washer
Загрузка ...
12 317 7504 Bush
Загрузка ...
13 32910026 U-spring
Загрузка ...
14 37510093 Clamp
Загрузка ...
15 37510094 Cover plate
Загрузка ...
16 42210067 Toothed segment
Загрузка ...
17 42210071 Toothed segment
Загрузка ...
18 42210304 Lever
Загрузка ...
19 42210356 Toothed bar
Загрузка ...
20 42210357 Bracket
Загрузка ...
21 42210358 Tube
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
