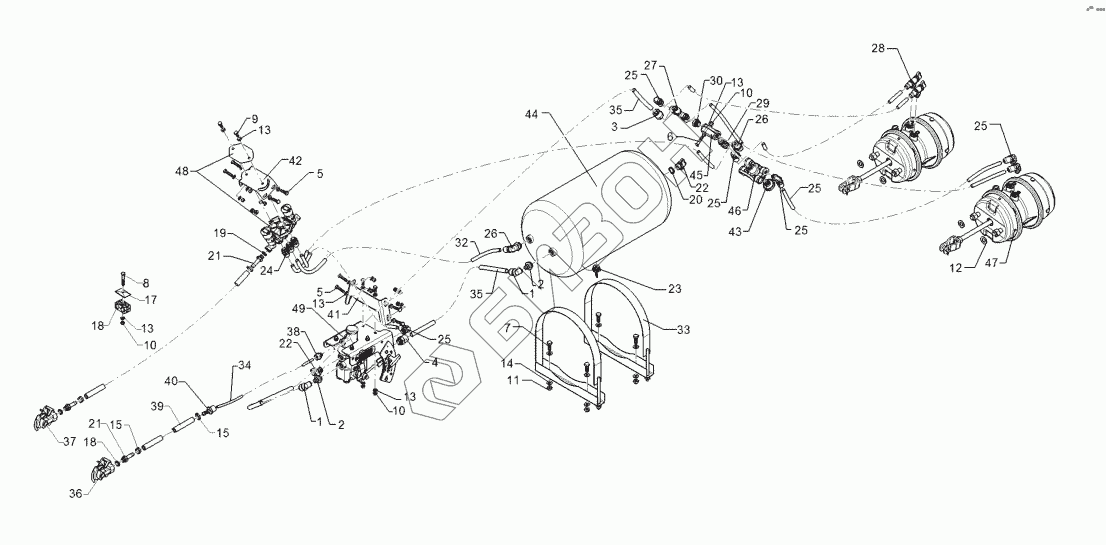

Графический каталог запасных частей к технике: Lemken Rubin 10/700 KUA. 67710121 Compressed-air brake

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
5
5
6
7
8
9
10
10
10
11
12
13
13
13
13
13
14
15
15
17
18
18
19
20
21
21
22
22
23
24
25
25
25
25
25
25
26
26
27
28
29
30
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 R00 0713 Connector
Загрузка ...
2 R00 0716 Screwed socket
Загрузка ...
3 R00 0718 Connector
Загрузка ...
4 R00 0719 Connector
Загрузка ...
5 301 3068 Screw
Загрузка ...
6 301 3070 Bolt
Загрузка ...
7 301 5004 Screw
Загрузка ...
8 301 5418 Bolt
Загрузка ...
9 301 6750 Винт
Загрузка ...
10 303 0932 Самоблокирующаяся гайка
Загрузка ...
11 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
12 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
13 305 8694 Шайба
Загрузка ...
14 305 8696 Washer
Загрузка ...
15 325 1145 Hose clip
Загрузка ...
17 375 9986 Plate
Загрузка ...
18 37510217 Clamp
Загрузка ...
19 377 1180 Thrust ring with O-ring
Загрузка ...
20 377 1181 Thrust ring with O-ring
Загрузка ...
21 377 1301 Hose nipple
Загрузка ...
22 377 1341 Test coupling
Загрузка ...
23 377 1380 Dewatering valve
Загрузка ...
24 377 1400 Push-in connection
Загрузка ...
25 377 1409 Push-in connection
Загрузка ...
26 377 1410 Push-in connection
Загрузка ...
27 377 1440 Push-in connection
Загрузка ...
28 377 1450 Push-in connection
Загрузка ...
29 377 1461 Screwed socket
Загрузка ...
30 377 1482 Reducing fitting
Загрузка ...
31 37710042 Brake hose
Загрузка ...
32 377 2070 Synthetic tube
Загрузка ...
33 377 2532 Strap
Загрузка ...
34 37710046 Synthetic tube
Загрузка ...
35 37710048 Synthetic tube
Загрузка ...
36 37710149 Coupling head brake
Загрузка ...
37 37710150 Coupling head
Загрузка ...
38 37710151 Push-in connection
Загрузка ...
39 37710152 Brake hose
Загрузка ...
40 37710155 Connector
Загрузка ...
41 47710062 Holder
Загрузка ...
42 47710064 Holder
Загрузка ...
43 577 2570 Venting filter
Загрузка ...
44 577 2622 Compressed-air container
Загрузка ...
45 577 2660 2-port control valve
Загрузка ...
46 577 2671 Quick release valve
Загрузка ...
47 57710046 Membrane-cylinder
Загрузка ...
48 57710042 Release valve
Загрузка ...
49 57710043 Braking force regulator
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
