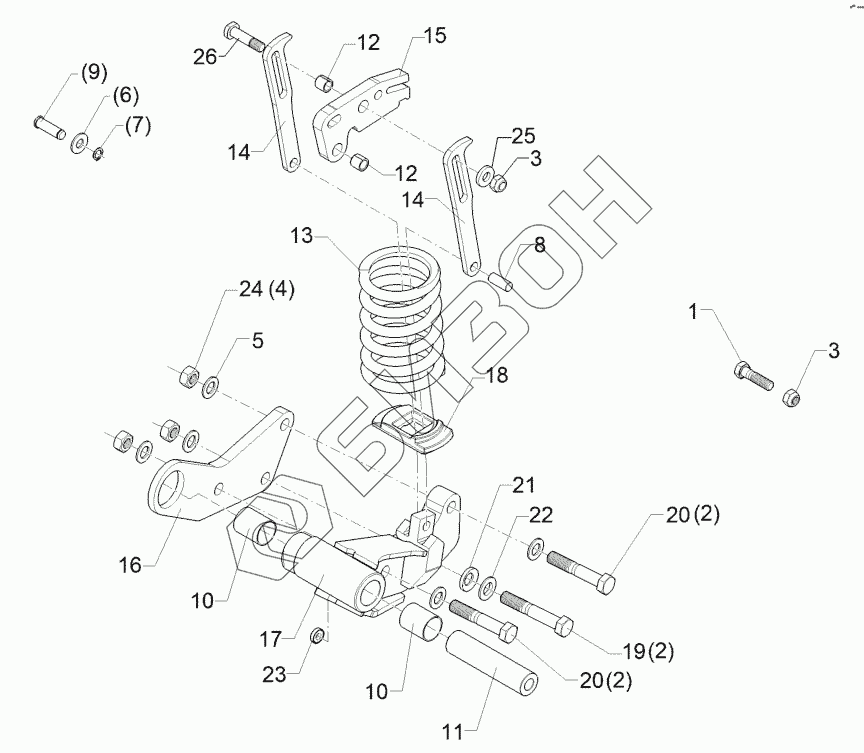

Графический каталог запасных частей к технике: Lemken Rubin 12/400 KUA (A). 61210189 Bracket
/82.gif)
1
2
2
2
3
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
14
15
17
18
19
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3837 | Шуруп M16x60-8.8 Zn DIN931 |
Загрузка ...
|
|
| 2 | 30110529 | Hexagon bolt |
Загрузка ...
|
|
| 3 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 4 | 303 0977 | Орех |
Загрузка ...
|
|
| 5 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 6 | 30510184 | Washer |
Загрузка ...
|
|
| 7 | 30510185 | Retaining ring |
Загрузка ...
|
|
| 8 | 30910019 | Pin |
Загрузка ...
|
|
| 9 | 31310131 | Pin |
Загрузка ...
|
|
| 10 | 317 3435 | Expansion bush |
Загрузка ...
|
|
| 11 | 31710066 | Bush |
Загрузка ...
|
|
| 12 | 317 3395 | Expansion bush |
Загрузка ...
|
|
| 13 | 32910054 | Compression spring |
Загрузка ...
|
|
| 14 | 41210218 | Guiding |
Загрузка ...
|
|
| 15 | 41210219 | Holder |
Загрузка ...
|
|
| 16 | 41210221 | Clamping plate |
Загрузка ...
|
|
| 17 | 41210223 | Bracket bearing |
Загрузка ...
|
|
| 18 | 42710006 | Spring guiding |
Загрузка ...
|
|
| 19 | 30110524 | Hexagon bolt |
Загрузка ...
|
|
| 20 | 30110538 | Hexagon bolt |
Загрузка ...
|
|
| 21 | 30510186 | Ball socket |
Загрузка ...
|
|
| 22 | 30510187 | Spherical disk |
Загрузка ...
|
|
| 23 | 32110148 | Magnet |
Загрузка ...
|
|
| 24 | 30310110 | Hexagon nut |
Загрузка ...
|
|
| 25 | 30510209 | Washer |
Загрузка ...
|
|
| 26 | 31310156 | Pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
