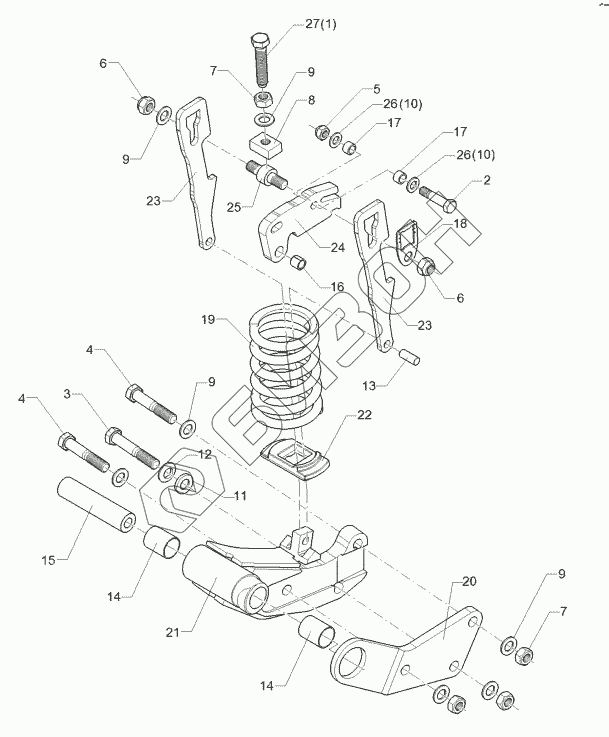

Графический каталог запасных частей к технике: Lemken Rubin 12/400 KUA (A). 62710004 Bracket

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
6
7
7
8
9
9
9
9
10
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
23
24
25
26
26
27
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 5171 Hexagon bolt
Загрузка ...
2 301 5363 Hexagon bolt
Загрузка ...
3 30110524 Hexagon bolt
Загрузка ...
4 30110538 Hexagon bolt
Загрузка ...
5 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
6 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
7 30310110 Hexagon nut
Загрузка ...
8 30310115 Nut for screw
Загрузка ...
9 305 6012 Шайба 21x37x3 ISO7089 Zn
Загрузка ...
10 30510184 Washer
Загрузка ...
11 30510186 Ball socket
Загрузка ...
12 30510187 Spherical disk
Загрузка ...
13 30910019 Pin
Загрузка ...
14 317 3435 Expansion bush
Загрузка ...
15 31710066 Bush
Загрузка ...
16 31710202 Expansion bush
Загрузка ...
17 31710267 Bush
Загрузка ...
18 32110178 Display
Загрузка ...
19 32910054 Compression spring
Загрузка ...
20 41210220 Clamping plate
Загрузка ...
21 41210224 Bracket bearing
Загрузка ...
22 42710006 Spring guiding
Загрузка ...
23 42710012 Guiding
Загрузка ...
24 42710013 Holder
Загрузка ...
25 42710016 Roller
Загрузка ...
26 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
27 30110591 Adjuster screw
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
