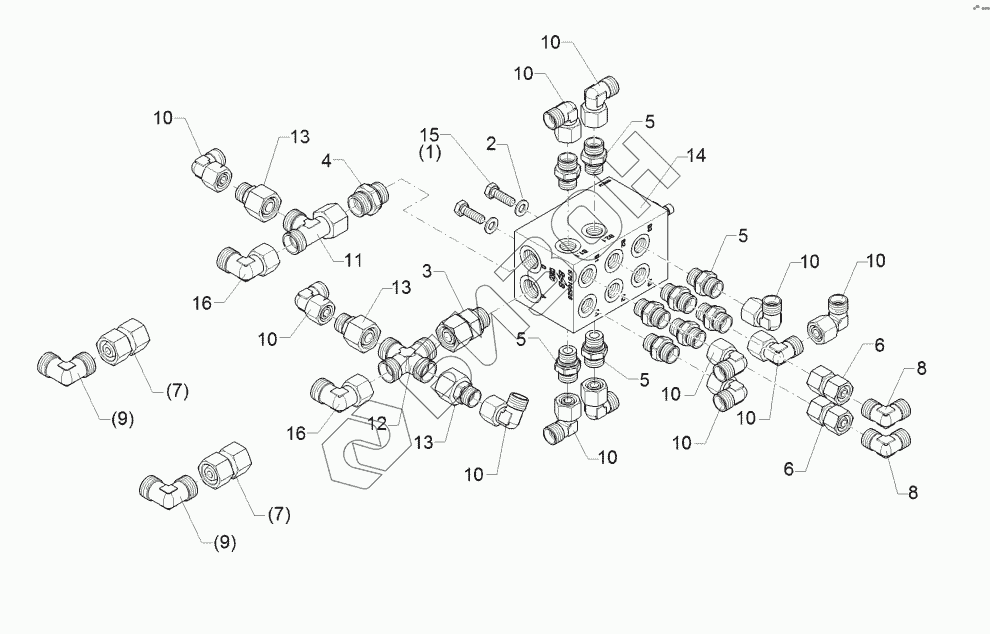

Графический каталог запасных частей к технике: Lemken Rubin 12/500 KUA (A). 57510513 Hydraulic assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
10
10
10
10
10
11
12
13
13
13
14
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 5001 Screw
Загрузка ...
2 305 8694 Шайба
Загрузка ...
3 375 4002 Nipple
Загрузка ...
4 375 4046 Nipple
Загрузка ...
5 375 4057 Nipple
Загрузка ...
6 375 4132 Connection
Загрузка ...
7 375 4136 Connection
Загрузка ...
8 375 4210 Angle union
Загрузка ...
9 375 4220 Angle union
Загрузка ...
10 375 4500 Adjustable angle union
Загрузка ...
11 375 4553 L-adjustable T-union
Загрузка ...
12 375 4602 Cross union
Загрузка ...
13 375 4653 Reduction joint
Загрузка ...
14 57510528 Valve combination
Загрузка ...
15 301 7280 Винт
Загрузка ...
16 375 4503 Adjustable angle union
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
