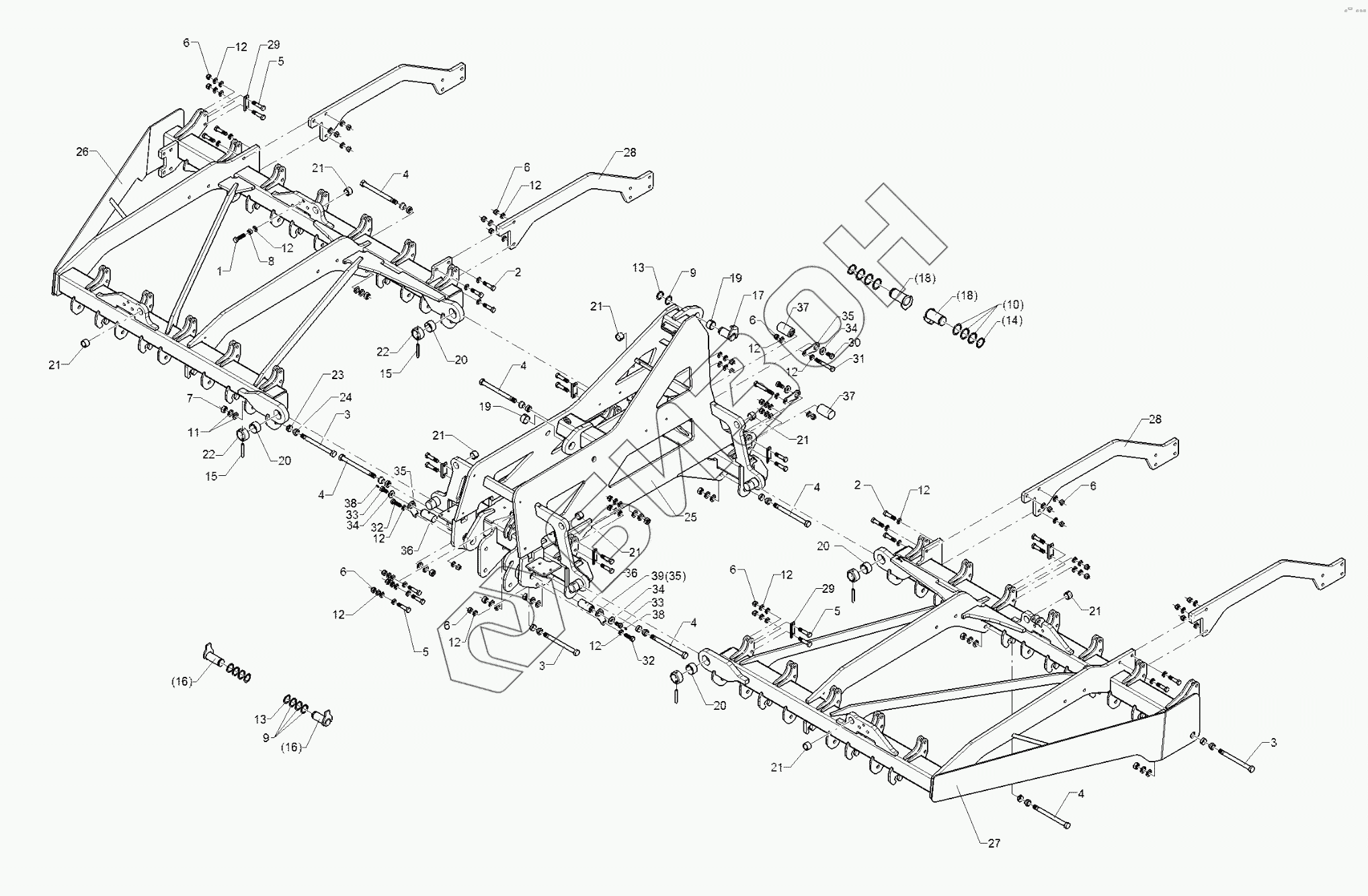

Графический каталог запасных частей к технике: Lemken Rubin 12/500 KUA (A). 61210201 Basic frame
/9.gif)
1
2
2
3
3
3
4
4
4
4
4
4
5
5
5
6
6
6
6
6
6
6
7
8
9
9
10
11
12
12
12
12
12
12
12
12
12
12
12
13
13
14
15
15
16
16
17
18
18
19
19
20
20
20
20
21
21
21
21
21
21
21
21
22
22
23
24
25
26
27
28
28
29
29
30
31
32
32
33
33
34
34
34
35
35
35
36
36
37
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3839 | Hexagon bolt |
Загрузка ...
|
|
| 2 | 301 3870 | Bolt |
Загрузка ...
|
|
| 3 | 301 4545 | Bolt |
Загрузка ...
|
|
| 4 | 301 4546 | Болт |
Загрузка ...
|
|
| 5 | 301 5363 | Hexagon bolt |
Загрузка ...
|
|
| 6 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 7 | 303 0977 | Орех |
Загрузка ...
|
|
| 8 | 303 1015 | Гайка шестигранная M16 DIN934-8 Zn |
Загрузка ...
|
|
| 9 | 305 2100 | Shim |
Загрузка ...
|
|
| 10 | 305 2150 | Клин |
Загрузка ...
|
|
| 11 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 12 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 13 | 305 8875 | Крепежное кольцо |
Загрузка ...
|
|
| 14 | 305 8877 | Крепежное кольцо |
Загрузка ...
|
|
| 15 | 30910006 | Expansion bush |
Загрузка ...
|
|
| 16 | 313 4056 | Pin with stop |
Загрузка ...
|
|
| 17 | 31310067 | Pin with stop |
Загрузка ...
|
|
| 18 | 31310072 | Pin with stop |
Загрузка ...
|
|
| 19 | 317 2009 | Expansion bush |
Загрузка ...
|
|
| 20 | 317 2025 | Expansion bush |
Загрузка ...
|
|
| 21 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 22 | 31710060 | Adjusting ring |
Загрузка ...
|
|
| 23 | 31710143 | Clamping ring, outer |
Загрузка ...
|
|
| 24 | 31710144 | Clamping ring |
Загрузка ...
|
|
| 25 | 41210229 | Center section |
Загрузка ...
|
|
| 26 | 41210236 | Lateral section |
Загрузка ...
|
|
| 27 | 41210237 | Lateral section |
Загрузка ...
|
|
| 28 | 42210099 | Carrier |
Загрузка ...
|
|
| 29 | 30510180 | Locking plate |
Загрузка ...
|
|
| 30 | 301 3682 | Шуруп M16x30-8.8 Zn DIN933 |
Загрузка ...
|
|
| 31 | 301 4039 | Hexagon bolt |
Загрузка ...
|
|
| 32 | 301 5406 | Screw |
Загрузка ...
|
|
| 33 | 30110588 | Hexagon bolt |
Загрузка ...
|
|
| 34 | 305 6161 | Шайба 17/40x6 7349 200HV Zn |
Загрузка ...
|
|
| 35 | 30510254 | Locking |
Загрузка ...
|
|
| 36 | 31310154 | Pin |
Загрузка ...
|
|
| 37 | 31310155 | Pin |
Загрузка ...
|
|
| 38 | 323 6345 | Смазочный ниппель |
Загрузка ...
|
|
| 39 | 30510274 | Locking |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
