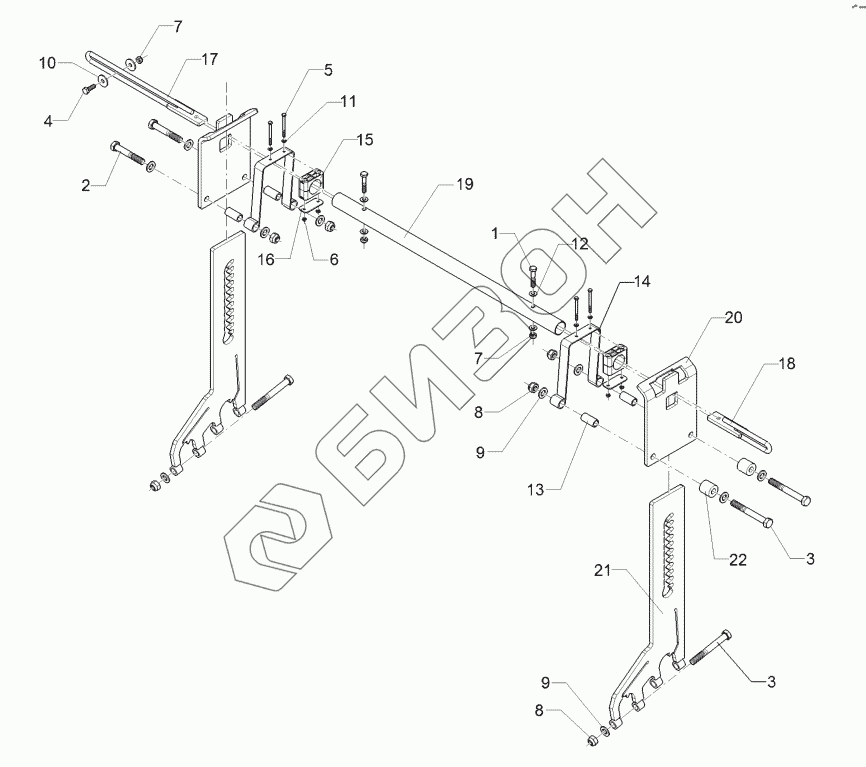

Графический каталог запасных частей к технике: Lemken Rubin 12/500 KUA (A). 62210270 Harrow adjustment
/108.gif)
1
2
3
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3248 | Bolt |
Загрузка ...
|
|
| 2 | 301 3997 | Bolt |
Загрузка ...
|
|
| 3 | 301 4057 | Bolt |
Загрузка ...
|
|
| 4 | 301 5004 | Screw |
Загрузка ...
|
|
| 5 | 30110398 | Hexagon bolt |
Загрузка ...
|
|
| 6 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 7 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 8 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 9 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 10 | 305 6976 | Washer |
Загрузка ...
|
|
| 11 | 305 8571 | Шайба |
Загрузка ...
|
|
| 12 | 305 8696 | Washer |
Загрузка ...
|
|
| 13 | 31710061 | Bush |
Загрузка ...
|
|
| 14 | 32910026 | U-spring |
Загрузка ...
|
|
| 15 | 37510093 | Clamp |
Загрузка ...
|
|
| 16 | 37510094 | Cover plate |
Загрузка ...
|
|
| 17 | 42210067 | Toothed segment |
Загрузка ...
|
|
| 18 | 42210071 | Toothed segment |
Загрузка ...
|
|
| 19 | 42210079 | Tube |
Загрузка ...
|
|
| 20 | 42210080 | Plate |
Загрузка ...
|
|
| 21 | 42210227 | Toothed bar |
Загрузка ...
|
|
| 22 | 317 7504 | Bush |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
