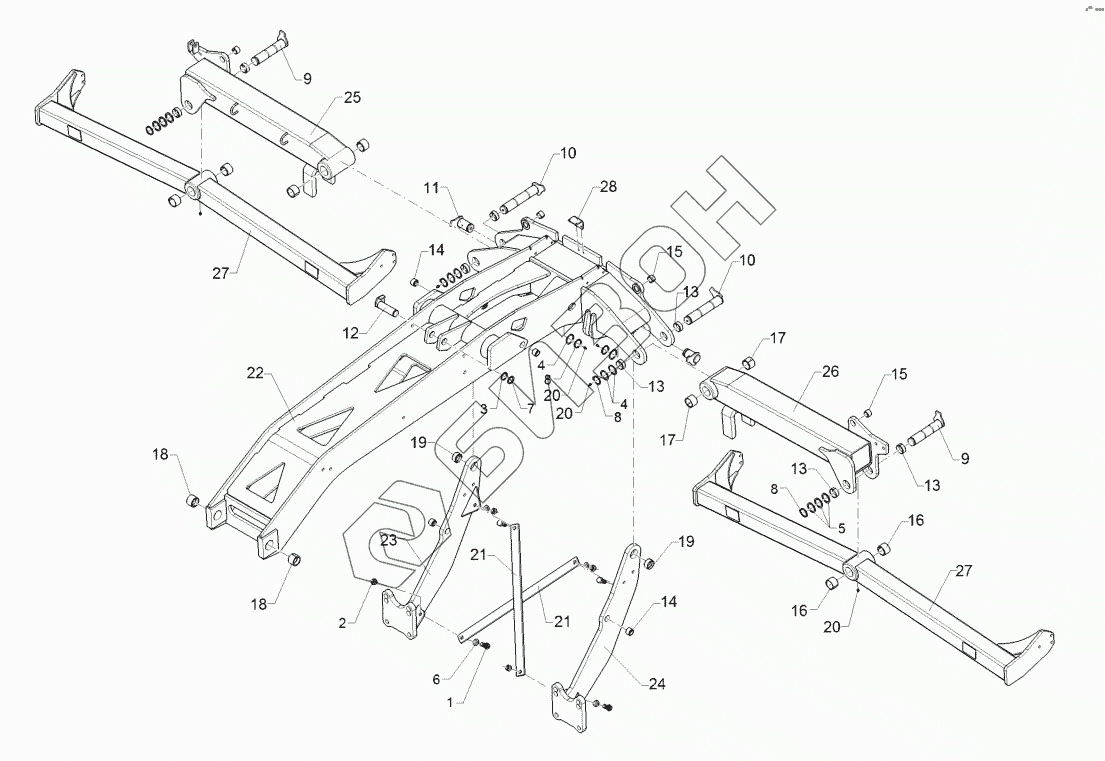

Графический каталог запасных частей к технике: Lemken Rubin 12/700 KUA. 61210162 Outrigger/trailer
1
2
3
4
4
5
6
7
8
8
8
9
9
10
10
11
12
13
13
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
20
21
21
22
23
24
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 4231 | Screw |
Загрузка ...
|
|
| 2 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 3 | 305 2100 | Shim |
Загрузка ...
|
|
| 4 | 305 2150 | Клин |
Загрузка ...
|
|
| 5 | 305 2255 | Supporting washer |
Загрузка ...
|
|
| 6 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 7 | 305 8875 | Крепежное кольцо |
Загрузка ...
|
|
| 8 | 305 8877 | Крепежное кольцо |
Загрузка ...
|
|
| 9 | 313 5035 | Pin with stop |
Загрузка ...
|
|
| 10 | 313 5037 | Pin with stop |
Загрузка ...
|
|
| 11 | 313 5046 | Pin with stop |
Загрузка ...
|
|
| 12 | 31110068 | Pin with stop |
Загрузка ...
|
|
| 13 | 317 2024 | Expansion bush |
Загрузка ...
|
|
| 14 | 317 3360 | Expansion bush |
Загрузка ...
|
|
| 15 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 16 | 317 3433 | Расширительная втулка |
Загрузка ...
|
|
| 17 | 317 3434 | Expansion bush |
Загрузка ...
|
|
| 18 | 31710181 | Expansion bush |
Загрузка ...
|
|
| 19 | 31710182 | Expansion bush |
Загрузка ...
|
|
| 20 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 21 | 41210043 | Tension rod |
Загрузка ...
|
|
| 22 | 41210193 | Arm |
Загрузка ...
|
|
| 23 | 41210200 | Rocker arm |
Загрузка ...
|
|
| 24 | 41210201 | Rocker arm |
Загрузка ...
|
|
| 25 | 422 4016 | Lateral part -roller |
Загрузка ...
|
|
| 26 | 422 4017 | Lateral part -roller |
Загрузка ...
|
|
| 27 | 42210260 | Balance bar |
Загрузка ...
|
|
| 28 | 47510335 | Angle plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
