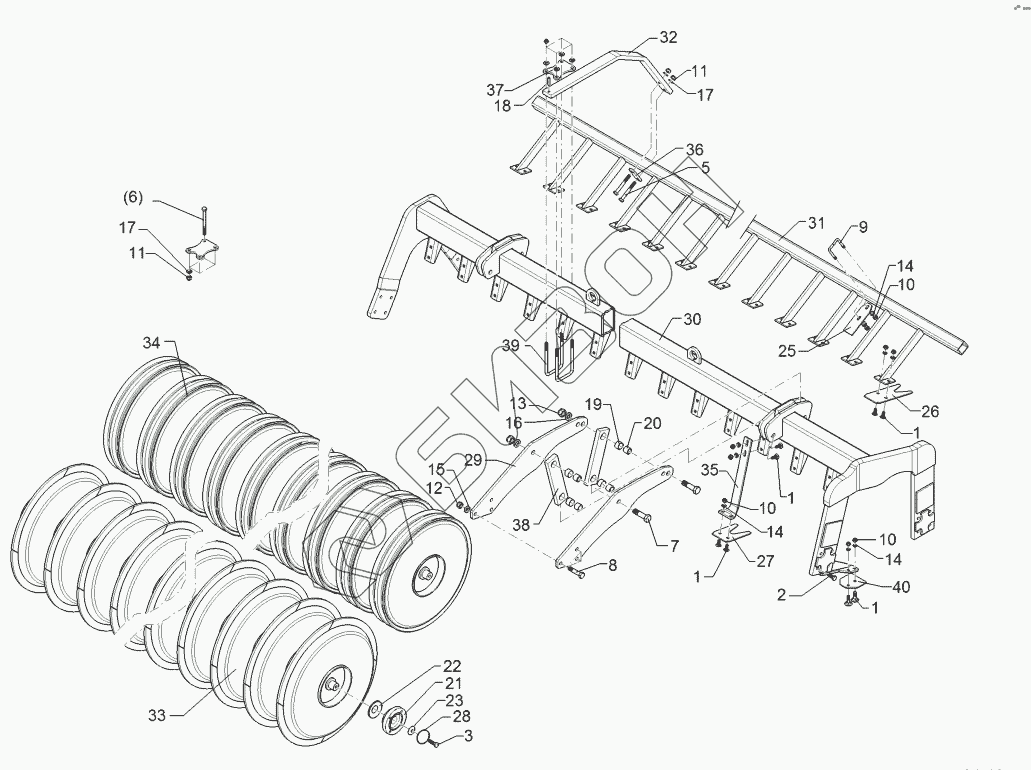

Графический каталог запасных частей к технике: Lemken Rubin 12/700 KUA. 6227566 Packer profile roller

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
2
3
5
6
7
8
9
10
10
10
11
11
12
13
14
14
14
15
16
17
17
18
19
20
21
22
23
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 1706 Bolt, cup square head
Загрузка ...
2 301 3348 Screw
Загрузка ...
3 301 3406 Шуруп M12x70-8.8 Zn DIN931
Загрузка ...
5 301 3459 Bolt
Загрузка ...
6 301 3559 Hexagon bolt
Загрузка ...
7 301 4603 Hexagon bolt
Загрузка ...
8 301 5363 Hexagon bolt
Загрузка ...
9 301 7761 U-bolt
Загрузка ...
10 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
11 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
12 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
13 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
14 305 8696 Washer
Загрузка ...
15 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
16 305 6012 Шайба 21x37x3 ISO7089 Zn
Загрузка ...
17 305 8580 Шайба 13/24x2,5 St-Zn DIN125
Загрузка ...
18 309 6163 Expansion bush
Загрузка ...
19 317 3352 Expansion bush
Загрузка ...
20 317 6657 Bush
Загрузка ...
21 319 9372 Bearing cpl.
Загрузка ...
22 323 0411 Cap
Загрузка ...
23 329 6124 Cup spring
Загрузка ...
25 349 2016 Scraper
Загрузка ...
26 349 2017 Scraper
Загрузка ...
27 349 2018 Scraper
Загрузка ...
28 375 1277 O-ring
Загрузка ...
29 422 7520 Plate
Загрузка ...
30 422 7566 Carrier tube
Загрузка ...
31 422 7576 Scraper
Загрузка ...
32 422 7580 Carrier
Загрузка ...
33 423 2266 Profile roller
Загрузка ...
34 423 2277 Profile roller
Загрузка ...
35 423 5914 Carrier for scraper
Загрузка ...
36 459 0944 Clamp plate
Загрузка ...
37 459 4567 Clamping plate
Загрузка ...
38 422 7388 Link
Загрузка ...
39 30110002 U-bolt
Загрузка ...
40 349 2019 Scraper
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
