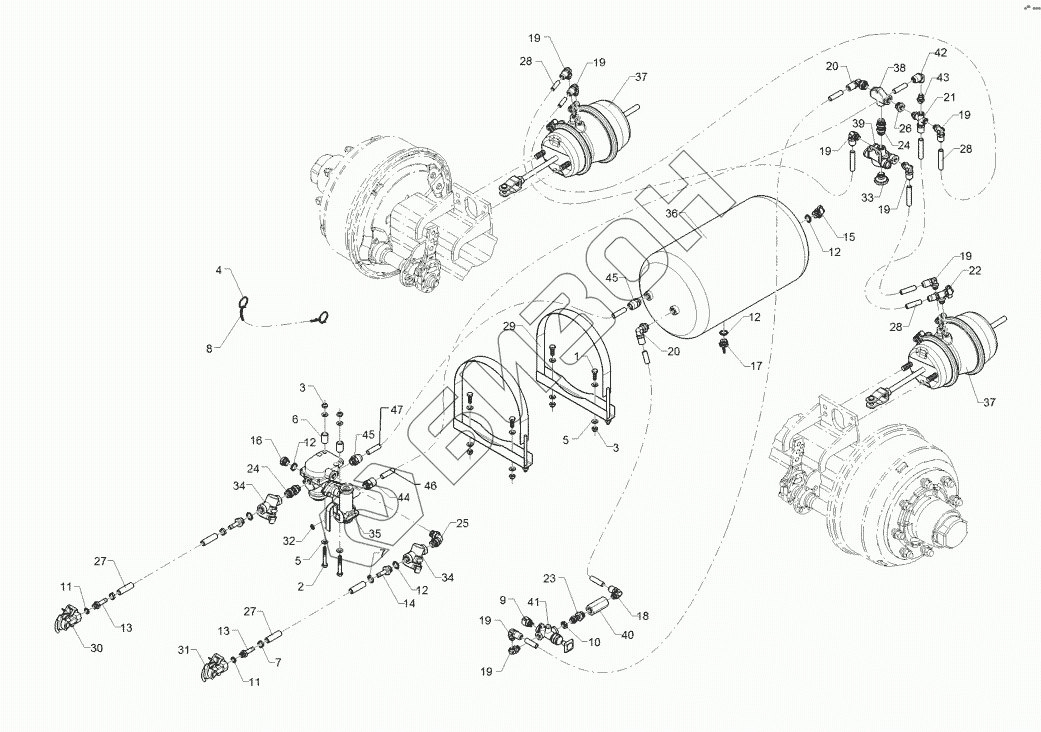

Графический каталог запасных частей к технике: Lemken Rubin 12/700 KUA. 67710061 Compressed-air brake
1
2
3
3
4
5
5
6
7
7
8
9
10
11
11
12
12
12
12
13
13
14
15
16
17
18
19
19
19
19
19
19
19
19
20
20
21
22
23
24
24
25
26
27
27
28
28
28
29
30
31
32
33
34
34
35
36
37
37
38
39
40
41
42
43
44
45
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3226 | Screw |
Загрузка ...
|
|
| 2 | 301 3269 | Hexagon bolt |
Загрузка ...
|
|
| 3 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 4 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 5 | 305 8696 | Washer |
Загрузка ...
|
|
| 6 | 475 9976 | Tube |
Загрузка ...
|
|
| 7 | 325 1145 | Hose clip |
Загрузка ...
|
|
| 8 | 33110049 | Knotted-link chain |
Загрузка ...
|
|
| 9 | 375 2190 | Vent plug |
Загрузка ...
|
|
| 10 | 375 5698 | Nut |
Загрузка ...
|
|
| 11 | 377 1180 | Thrust ring with O-ring |
Загрузка ...
|
|
| 12 | 377 1181 | Thrust ring with O-ring |
Загрузка ...
|
|
| 13 | 377 1301 | Hose nipple |
Загрузка ...
|
|
| 14 | 377 1302 | Hose nipple |
Загрузка ...
|
|
| 15 | 377 1341 | Test coupling |
Загрузка ...
|
|
| 16 | 377 1350 | Plug |
Загрузка ...
|
|
| 17 | 377 1380 | Dewatering valve |
Загрузка ...
|
|
| 18 | 377 1400 | Push-in connection |
Загрузка ...
|
|
| 19 | 377 1409 | Push-in connection |
Загрузка ...
|
|
| 20 | 377 1410 | Push-in connection |
Загрузка ...
|
|
| 21 | 377 1440 | Push-in connection |
Загрузка ...
|
|
| 22 | 377 1450 | Push-in connection |
Загрузка ...
|
|
| 23 | 377 1460 | Screwed socket |
Загрузка ...
|
|
| 24 | 377 1461 | Screwed socket |
Загрузка ...
|
|
| 25 | 377 1472 | Screwed socket |
Загрузка ...
|
|
| 26 | 377 1482 | Reducing fitting |
Загрузка ...
|
|
| 27 | 37710042 | Brake hose |
Загрузка ...
|
|
| 28 | 377 2070 | Synthetic tube |
Загрузка ...
|
|
| 29 | 377 2532 | Strap |
Загрузка ...
|
|
| 30 | 377 2540 | Hose coupling |
Загрузка ...
|
|
| 31 | 377 2541 | Hose coupling |
Загрузка ...
|
|
| 32 | 39010055 | Label |
Загрузка ...
|
|
| 33 | 577 2570 | Venting filter |
Загрузка ...
|
|
| 34 | 577 2580 | Filter |
Загрузка ...
|
|
| 35 | 577 2591 | Trailer brake valve |
Загрузка ...
|
|
| 36 | 577 2622 | Compressed-air container |
Загрузка ...
|
|
| 37 | 577 2641 | Membrane-cylinder |
Загрузка ...
|
|
| 38 | 577 2660 | 2-port control valve |
Загрузка ...
|
|
| 39 | 577 2671 | Quick release valve |
Загрузка ...
|
|
| 40 | 577 2680 | Nonreturn valve |
Загрузка ...
|
|
| 41 | 577 2690 | Parking valve |
Загрузка ...
|
|
| 42 | R00 0713 | Connector |
Загрузка ...
|
|
| 43 | R00 0715 | Nipple |
Загрузка ...
|
|
| 44 | R00 0719 | Connector |
Загрузка ...
|
|
| 45 | R00 0855 | Connector |
Загрузка ...
|
|
| 46 | 37710048 | Synthetic tube |
Загрузка ...
|
|
| 47 | 37710049 | Synthetic tube |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
