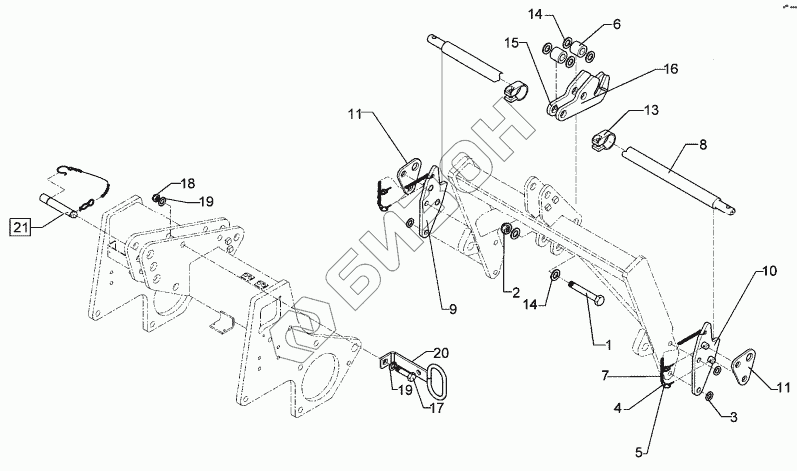

Графический каталог запасных частей к технике: Lemken Rubin 9/400 U. Fittings Zirkon 9

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
11
13
14
14
15
16
17
18
19
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 4678 Bolt
Загрузка ...
2 303 0937 Selflocking nut
Загрузка ...
3 305 6163 Washer
Загрузка ...
4 305 8545 Крепежное кольцо
Загрузка ...
5 311 9567 Securing pin
Загрузка ...
6 317 6669 Tube
Загрузка ...
7 331 6130 Цепь
Загрузка ...
8 461 7915 Drawbar
Загрузка ...
9 461 8382 Hook, lower
Загрузка ...
10 461 8383 Hook, lower
Загрузка ...
11 461 8384 Locking bar
Загрузка ...
12 461 8385 Hook
Загрузка ...
13 461 9869 Clamp
Загрузка ...
14 305 6254 Washer
Загрузка ...
15 461 8390 Hook
Загрузка ...
16 461 8391 Hook
Загрузка ...
17 301 3658 Screw
Загрузка ...
18 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
19 305 8584 Washer
Загрузка ...
20 481 5038 Hose carrier
Загрузка ...
21 313 7880 Top link pin, cpl.
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
