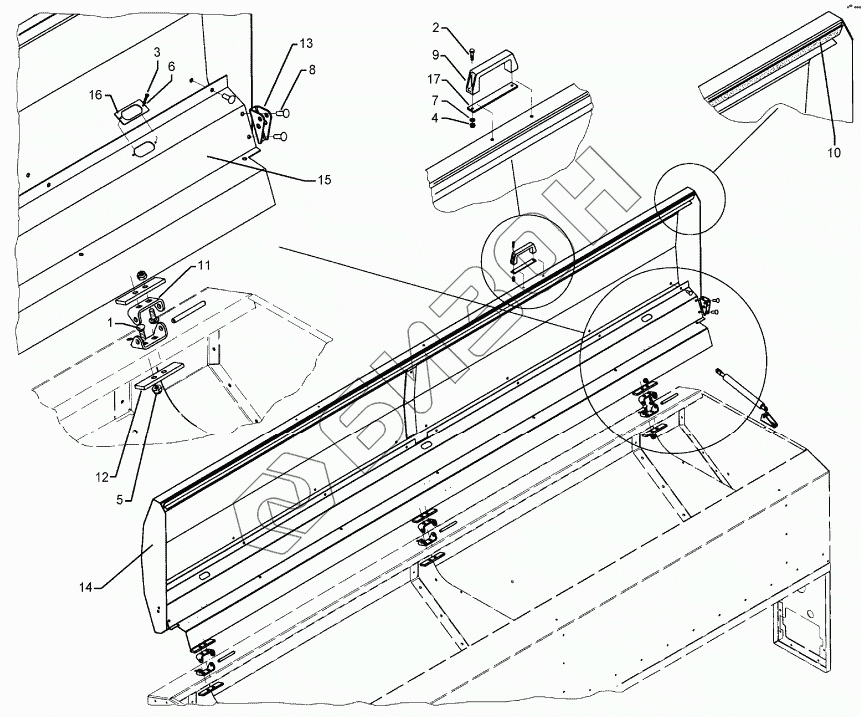

Графический каталог запасных частей к технике: Lemken Saphir 7/300. Cover Saphir 7/300

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 1123 Bolt, cup square head
Загрузка ...
2 301 3006 Винт
Загрузка ...
3 301 6065 Allen screw
Загрузка ...
4 303 0931 Самоблокирующаяся гайка
Загрузка ...
5 303 0932 Самоблокирующаяся гайка
Загрузка ...
6 305 8569 Washer
Загрузка ...
7 305 8571 Шайба
Загрузка ...
8 305 8694 Шайба
Загрузка ...
9 315 9620 Rivet
Загрузка ...
10 321 6935 Handle
Загрузка ...
11 323 3122 Sealing tape
Загрузка ...
12 481 1560 Cover hinge
Загрузка ...
13 481 1561 Plate
Загрузка ...
14 481 1562 Holder
Загрузка ...
15 481 4830 Cover
Загрузка ...
16 481 4831 Plate
Загрузка ...
17 481 4832 Cap
Загрузка ...
18 482 5588 Plate with handle
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
