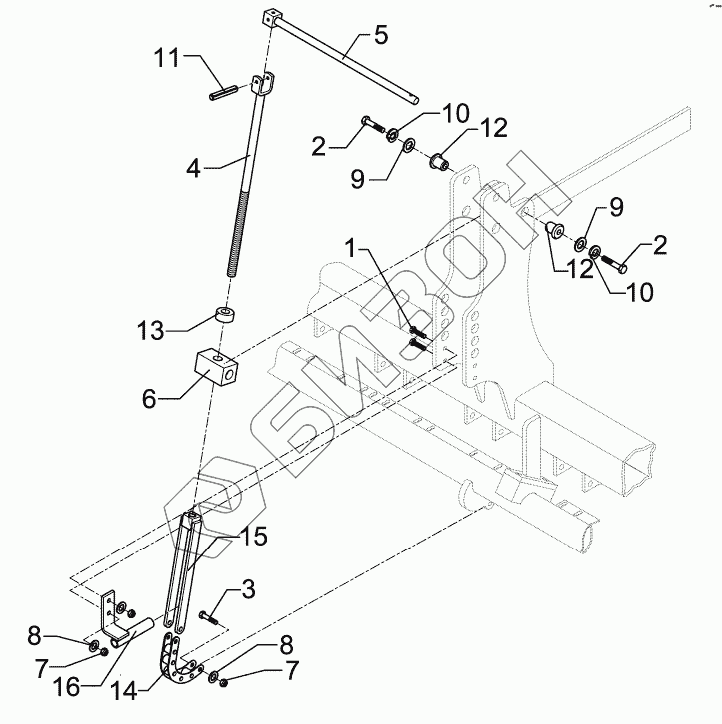

Графический каталог запасных частей к технике: Lemken Saphir 7/300. Pressure adjustment, mech. S+ES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
7
8
8
9
9
10
10
11
12
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3066 Screw
Загрузка ...
2 301 3236 Bolt
Загрузка ...
3 301 5418 Bolt
Загрузка ...
4 302 0303 Screw, lower
Загрузка ...
5 302 0306 Lever
Загрузка ...
6 302 7961 Bearing
Загрузка ...
7 303 0932 Самоблокирующаяся гайка
Загрузка ...
8 305 8694 Шайба
Загрузка ...
9 305 8696 Washer
Загрузка ...
10 305 9900 Пружинное кольцо
Загрузка ...
11 309 6042 Expansion bush
Загрузка ...
12 317 7656 Flange bushing
Загрузка ...
13 319 8840 Bearing
Загрузка ...
14 331 9055 Chain
Загрузка ...
15 481 1152 Guiding part pressure adjuster
Загрузка ...
16 481 8829 Locking
Загрузка ...
