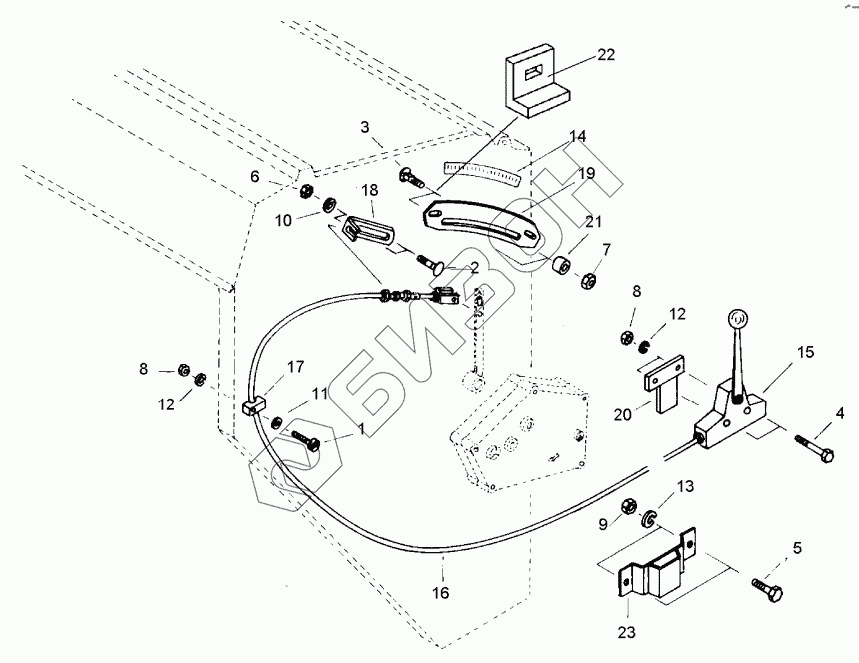

Графический каталог запасных частей к технике: Lemken Saphir 7/300. Remote control 6,00m
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0101 | Screw |
Загрузка ...
|
|
| 2 | 301 1701 | Bolt, cup square head |
Загрузка ...
|
|
| 3 | 301 1802 | Bolt, cup square head |
Загрузка ...
|
|
| 4 | 301 3007 | Bolt |
Загрузка ...
|
|
| 5 | 301 3212 | Шуруп M10x25-8.8 Zn DIN933 |
Загрузка ...
|
|
| 6 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 7 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 8 | 303 1009 | Nut |
Загрузка ...
|
|
| 9 | 303 1012 | Nut |
Загрузка ...
|
|
| 10 | 305 6110 | Washer |
Загрузка ...
|
|
| 11 | 305 6970 | Washer |
Загрузка ...
|
|
| 12 | 305 9896 | Spring ring |
Загрузка ...
|
|
| 13 | 305 9900 | Пружинное кольцо |
Загрузка ...
|
|
| 14 | 321 1202 | Scale |
Загрузка ...
|
|
| 15 | 331 4688 | Lever with friction lock |
Загрузка ...
|
|
| 16 | 331 4701 | Draw-pressure cable |
Загрузка ...
|
|
| 17 | 375 9975 | Clip |
Загрузка ...
|
|
| 18 | 481 1264 | Angle |
Загрузка ...
|
|
| 19 | 481 1266 | Curved plate |
Загрузка ...
|
|
| 20 | 481 1268 | Holder |
Загрузка ...
|
|
| 21 | 481 1272 | Clamp bushing |
Загрузка ...
|
|
| 22 | 481 1274 | Supplement |
Загрузка ...
|
|
| 23 | 481 1270 | Lashing |
Загрузка ...
|
|
| 24 | 301 0306 | Болт с плоской головкой |
Загрузка ...
|
|
| 25 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 26 | 305 8573 | Washer |
Загрузка ...
|
|
| 27 | 473 8015 | Angle |
Загрузка ...
|
|
| 28 | 301 0304 | Flatheaded bolt |
Загрузка ...
|
|
| 29 | 301 1706 | Bolt, cup square head |
Загрузка ...
|
|
| 30 | 481 1553 | Gearbox scale |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
