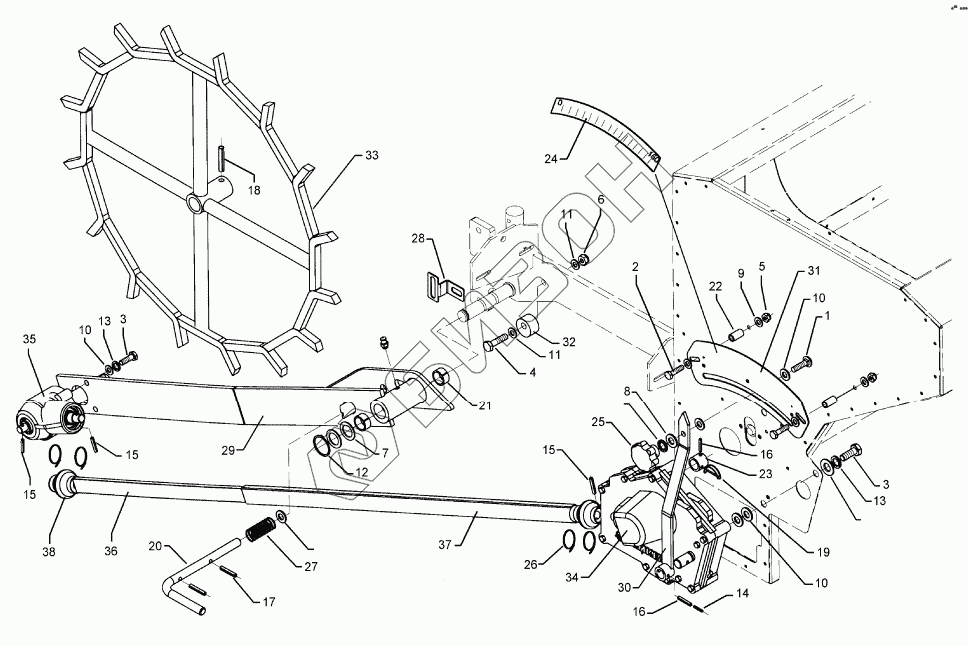

Графический каталог запасных частей к технике: Lemken Saphir 7/300. Spike wheel drive Saphir 7
1
2
3
3
4
5
6
7
8
9
10
10
10
11
11
12
13
13
14
15
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 1706 | Bolt, cup square head |
Загрузка ...
|
|
| 2 | 301 3067 | Bolt |
Загрузка ...
|
|
| 3 | 301 5004 | Screw |
Загрузка ...
|
|
| 4 | 301 5452 | Bolt |
Загрузка ...
|
|
| 5 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 6 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 7 | 305 2230 | Поддерживающая шайба |
Загрузка ...
|
|
| 8 | 305 6132 | Шайба D11/25x2,5 Zn |
Загрузка ...
|
|
| 9 | 305 8694 | Шайба |
Загрузка ...
|
|
| 10 | 305 8696 | Washer |
Загрузка ...
|
|
| 11 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 12 | 305 8861 | Крепежное кольцо |
Загрузка ...
|
|
| 13 | 305 9900 | Пружинное кольцо |
Загрузка ...
|
|
| 14 | 309 6007 | Expansion bush |
Загрузка ...
|
|
| 15 | 309 6048 | Expansion bush |
Загрузка ...
|
|
| 16 | 309 6050 | Expansion bush |
Загрузка ...
|
|
| 17 | 309 6046 | Expansion bush |
Загрузка ...
|
|
| 18 | 309 6068 | Expansion bush |
Загрузка ...
|
|
| 19 | 311 9306 | Securing pin |
Загрузка ...
|
|
| 20 | 313 1622 | Pin |
Загрузка ...
|
|
| 21 | 317 3413 | Expansion bush |
Загрузка ...
|
|
| 22 | 317 7589 | Bush |
Загрузка ...
|
|
| 23 | 317 7593 | Bush |
Загрузка ...
|
|
| 24 | 321 1202 | Scale |
Загрузка ...
|
|
| 25 | 321 2576 | Star grip |
Загрузка ...
|
|
| 26 | 325 1331 | Clip |
Загрузка ...
|
|
| 27 | 329 8244 | Spring |
Загрузка ...
|
|
| 28 | 473 8069 | Sensor holder |
Загрузка ...
|
|
| 29 | 481 1191 | Rocker arm |
Загрузка ...
|
|
| 30 | 481 1552 | Gearbox lever |
Загрузка ...
|
|
| 31 | 481 1553 | Gearbox scale |
Загрузка ...
|
|
| 32 | 481 1571 | Eccentric washer |
Загрузка ...
|
|
| 33 | 481 4744 | Spike wheel |
Загрузка ...
|
|
| 34 | 555 9311 | Gear box |
Загрузка ...
|
|
| 35 | 555 9313 | Miter gear |
Загрузка ...
|
|
| 36 | 481 4745 | PTO shaft |
Загрузка ...
|
|
| 37 | 481 4746 | PTO shaft |
Загрузка ...
|
|
| 38 | 481 8584 | Bellows |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
