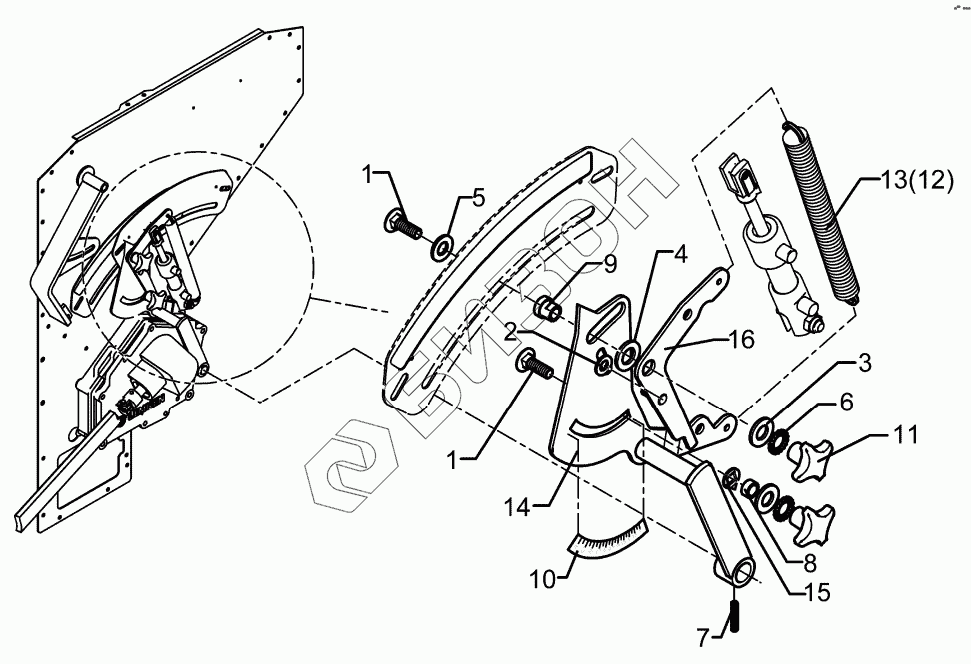

Графический каталог запасных частей к технике: Lemken Saphir 7/400. Gearbox lever, hydraulic

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 1713 Bolt, cup square head
Загрузка ...
2 305 6110 Washer
Загрузка ...
3 305 6132 Шайба D11/25x2,5 Zn
Загрузка ...
4 305 6148 Shim
Загрузка ...
5 305 8580 Шайба 13/24x2,5 St-Zn DIN125
Загрузка ...
6 305 9964 Washer
Загрузка ...
7 309 6050 Expansion bush
Загрузка ...
8 317 7583 Bush
Загрузка ...
9 317 9474 Flange bushing
Загрузка ...
10 321 1205 Scale
Загрузка ...
11 321 2576 Star grip
Загрузка ...
12 329 8503 Spring
Загрузка ...
13 329 8504 Spring
Загрузка ...
14 481 1582 Gearbox lever
Загрузка ...
15 481 1583 Indicator
Загрузка ...
16 481 1584 Lever
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
