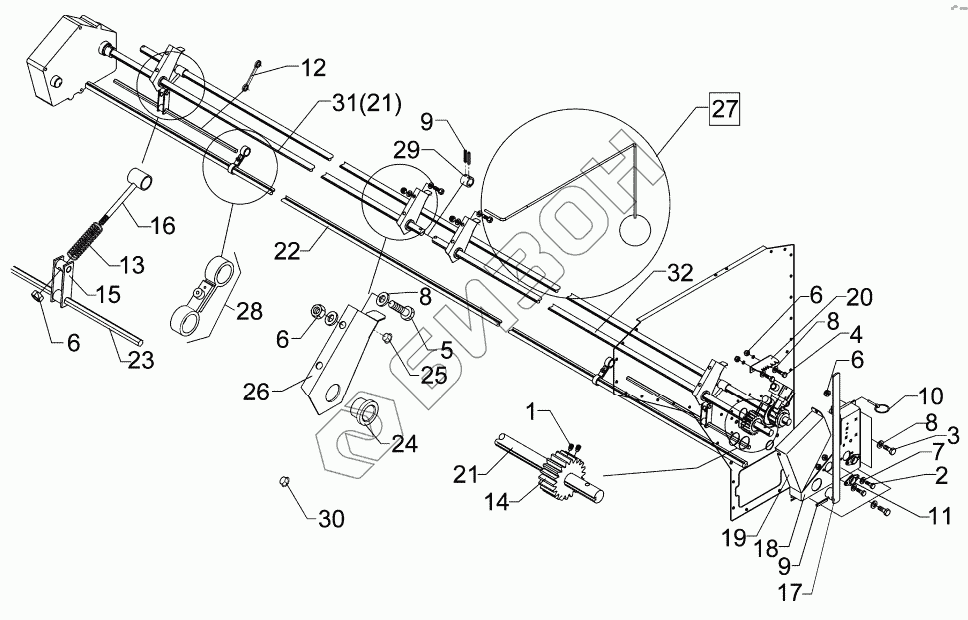

Графический каталог запасных частей к технике: Lemken Saphir 7/400. Mounting parts Saphir 7/400
1
2
3
4
5
6
6
6
6
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0135 | Threaded pin |
Загрузка ...
|
|
| 2 | 301 3011 | Screw |
Загрузка ...
|
|
| 3 | 301 6750 | Винт |
Загрузка ...
|
|
| 4 | 301 7260 | Screw |
Загрузка ...
|
|
| 5 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 6 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 7 | 305 8571 | Шайба |
Загрузка ...
|
|
| 8 | 305 8694 | Шайба |
Загрузка ...
|
|
| 9 | 309 6050 | Expansion bush |
Загрузка ...
|
|
| 10 | 311 9330 | Securing pin |
Загрузка ...
|
|
| 11 | 319 9502 | Bearing |
Загрузка ...
|
|
| 12 | 321 9780 | Double head box wrench |
Загрузка ...
|
|
| 13 | 329 8231 | Spring |
Загрузка ...
|
|
| 14 | 455 2701 | Gear wheel |
Загрузка ...
|
|
| 15 | 481 1140 | Lever |
Загрузка ...
|
|
| 16 | 481 1141 | Holder |
Загрузка ...
|
|
| 17 | 481 1146 | Adjusting lever |
Загрузка ...
|
|
| 18 | 481 1550 | Housing Ih |
Загрузка ...
|
|
| 19 | 481 1551 | Housing II |
Загрузка ...
|
|
| 20 | 481 1555 | Raster piece |
Загрузка ...
|
|
| 21 | 481 4083 | Seeding shaft |
Загрузка ...
|
|
| 22 | 481 4084 | Splined shaft |
Загрузка ...
|
|
| 23 | 481 4085 | Hexagon shaft |
Загрузка ...
|
|
| 24 | 317 9453 | Bush |
Загрузка ...
|
|
| 25 | 323 7452 | Plug |
Загрузка ...
|
|
| 26 | 481 1139 | Bearing plate |
Загрузка ...
|
|
| 27 | 581 1148 | Level control |
Загрузка ...
|
|
| 28 | 581 8460 | Seeding shaft bearing |
Загрузка ...
|
|
| 29 | 317 7593 | Bush |
Загрузка ...
|
|
| 30 | 323 7450 | Plug |
Загрузка ...
|
|
| 31 | 481 4026 | Seeding shaft |
Загрузка ...
|
|
| 32 | 481 4027 | Seeding shaft |
Загрузка ...
|
|
| 33 | 390 6126 | Sticker |
Загрузка ...
|
