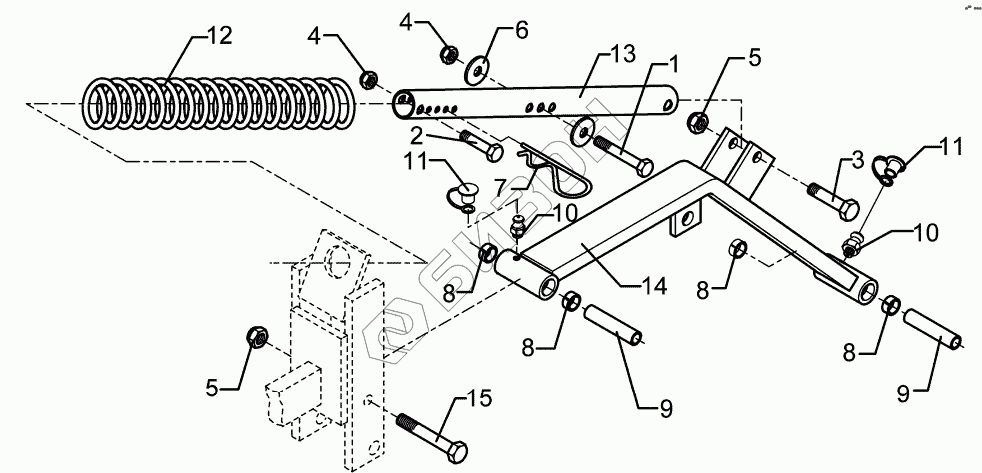

Графический каталог запасных частей к технике: Lemken Saphir 7/400. Swinging arm

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
7
8
8
8
8
9
9
10
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3266 Bolt
Загрузка ...
2 301 5424 Bolt
Загрузка ...
3 301 5452 Bolt
Загрузка ...
4 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
5 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
6 305 6976 Washer
Загрузка ...
7 311 8606 Spring pin
Загрузка ...
8 317 3299 Bush
Загрузка ...
9 317 5264 Bush
Загрузка ...
10 323 6345 Смазочный ниппель
Загрузка ...
11 323 6401 Cap
Загрузка ...
12 329 8245 Spring
Загрузка ...
13 482 2725 Guiding
Загрузка ...
14 482 2727 Swinging arm
Загрузка ...
15 301 3470 Bolt
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
