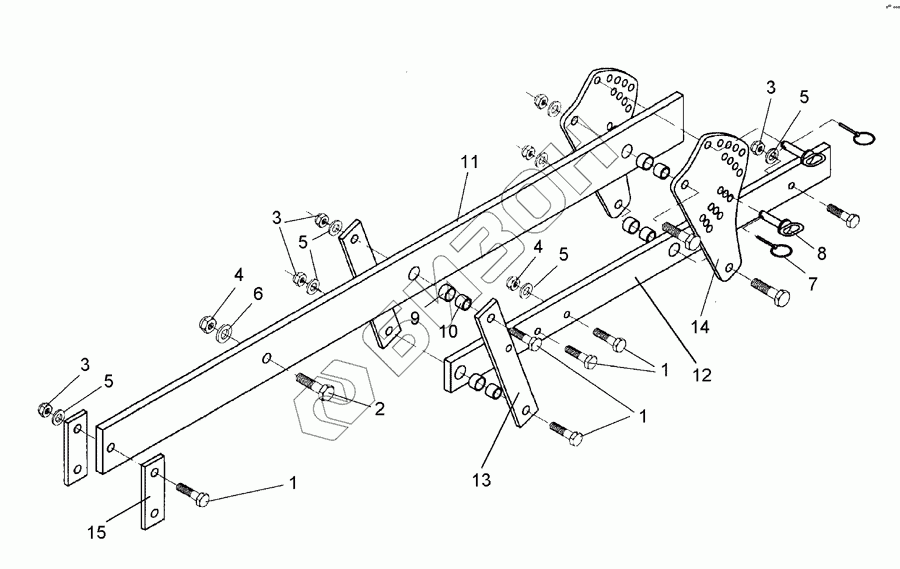

Графический каталог запасных частей к технике: Lemken Smaragd 7/300. Carrier 120x20x1795 SM7 U

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
2
3
3
3
4
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3838 Болт
Загрузка ...
2 301 4313 Bolt
Загрузка ...
3 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
4 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
5 305 6143 Washer
Загрузка ...
6 305 6164 Шайба
Загрузка ...
7 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
8 313 8140 Pin with grip
Загрузка ...
9 317 3341 Expansion bush
Загрузка ...
10 317 6658 Bush
Загрузка ...
11 417 8116 Carrier
Загрузка ...
12 417 8117 Carrier
Загрузка ...
13 417 8118 Link
Загрузка ...
14 417 8119 Adjuster plate
Загрузка ...
15 459 1051 Clamp plate
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
