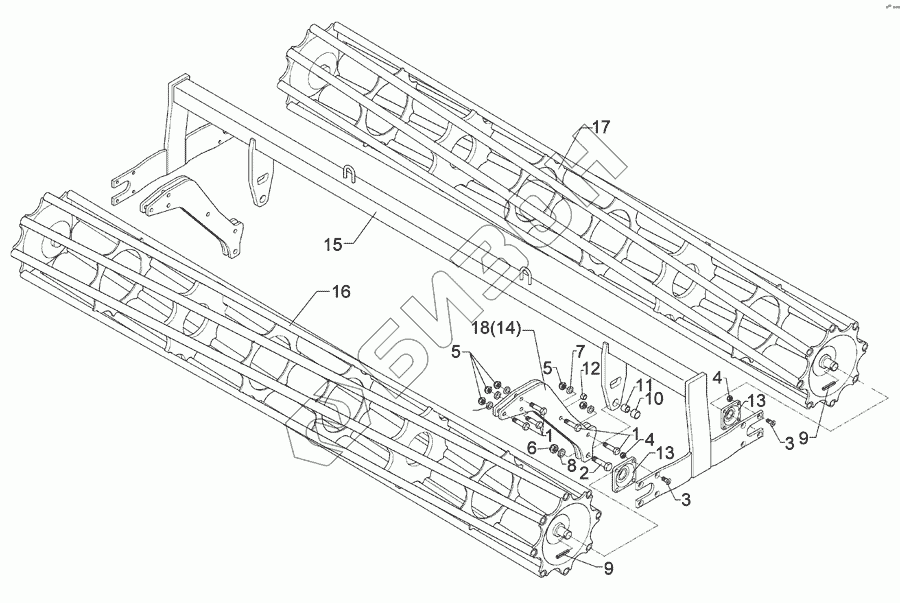

Графический каталог запасных частей к технике: Lemken Smaragd 9/300. Double roller D400-300 SM9

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 5360 Болт
Загрузка ...
2 301 4602 Bolt
Загрузка ...
3 301 6130 Countersunk bolt
Загрузка ...
4 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
5 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
6 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
7 305 6155 Washer
Загрузка ...
8 305 6164 Шайба
Загрузка ...
9 309 6072 Расширительная втулка
Загрузка ...
10 317 3352 Expansion bush
Загрузка ...
11 317 6657 Bush
Загрузка ...
12 317 6658 Bush
Загрузка ...
13 319 9365 Bearing cpl.
Загрузка ...
14 417 8113 Plate
Загрузка ...
15 422 6682 Frame
Загрузка ...
16 423 0943 Tube bar roller
Загрузка ...
17 423 0963 Tube bar roller
Загрузка ...
18 417 8114 Plate
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
