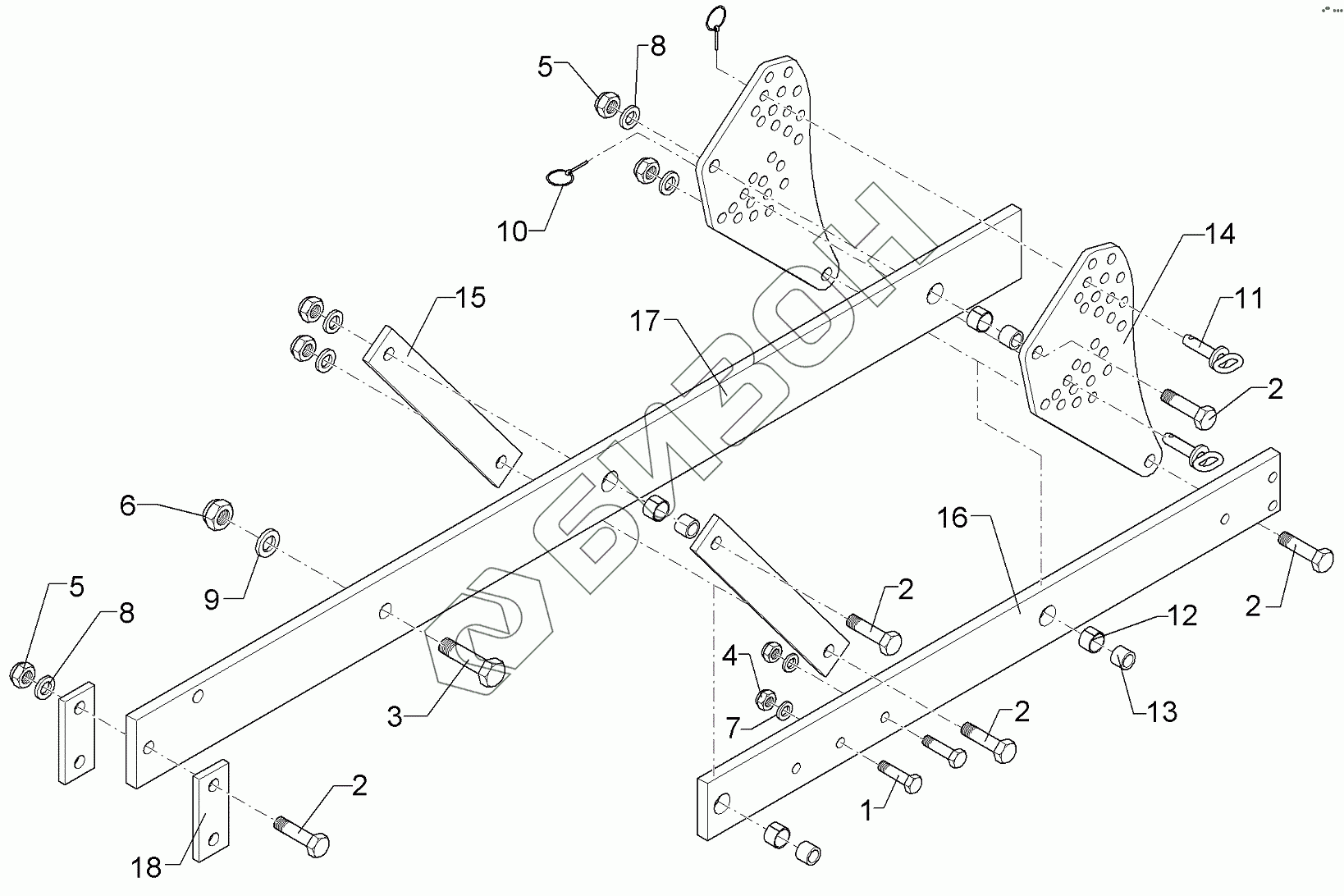

Графический каталог запасных частей к технике: Lemken Smaragd 9/400. 617 8087 Carrier

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
2
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3870 Bolt
Загрузка ...
2 301 4603 Hexagon bolt
Загрузка ...
3 301 4692 Hexagon bolt
Загрузка ...
4 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
5 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
6 303 0937 Selflocking nut
Загрузка ...
7 305 6161 Шайба 17/40x6 7349 200HV Zn
Загрузка ...
8 305 6012 Шайба 21x37x3 ISO7089 Zn
Загрузка ...
9 305 6252 Washer
Загрузка ...
10 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
11 313 8152 Палец D16x52/112 V Zn
Загрузка ...
12 317 3352 Expansion bush
Загрузка ...
13 317 6657 Bush
Загрузка ...
14 417 8111 Adjuster plate
Загрузка ...
15 417 8110 Link
Загрузка ...
16 417 8127 Carrier
Загрузка ...
17 417 8100 Carrier
Загрузка ...
18 459 1163 Clamp plate
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
