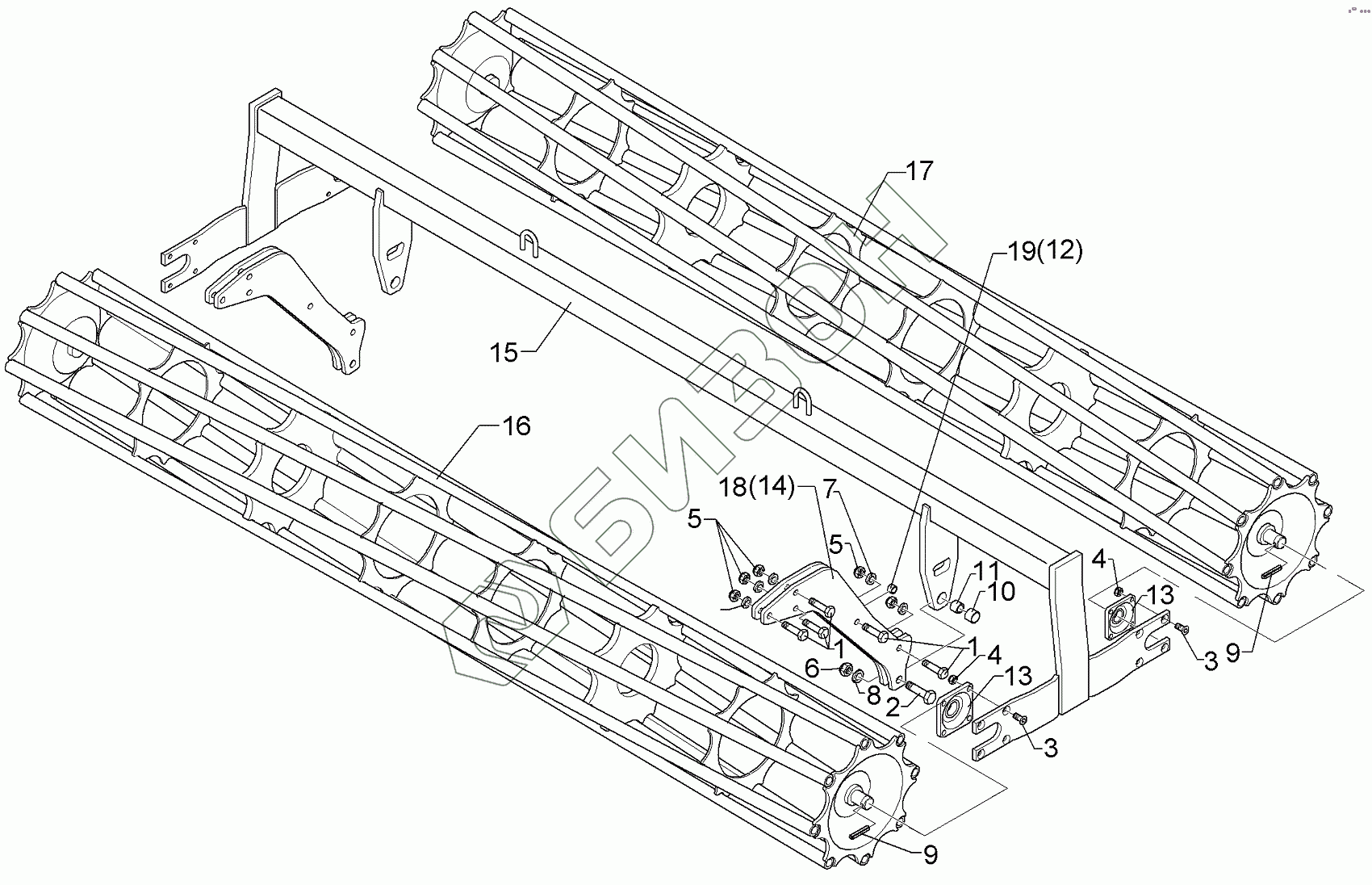

Графический каталог запасных частей к технике: Lemken Smaragd 9/400. 622 6702 Double roller
1
1
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 5363 | Hexagon bolt |
Загрузка ...
|
|
| 2 | 301 4603 | Hexagon bolt |
Загрузка ...
|
|
| 3 | 301 6130 | Countersunk bolt |
Загрузка ...
|
|
| 4 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 5 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 6 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 7 | 305 6161 | Шайба 17/40x6 7349 200HV Zn |
Загрузка ...
|
|
| 8 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 9 | 309 6072 | Расширительная втулка |
Загрузка ...
|
|
| 10 | 317 3352 | Expansion bush |
Загрузка ...
|
|
| 11 | 317 6657 | Bush |
Загрузка ...
|
|
| 12 | 317 6658 | Bush |
Загрузка ...
|
|
| 13 | 319 9365 | Bearing cpl. |
Загрузка ...
|
|
| 14 | 417 8113 | Plate |
Загрузка ...
|
|
| 15 | 422 6684 | Frame |
Загрузка ...
|
|
| 16 | 423 0955 | Tube bar roller |
Загрузка ...
|
|
| 17 | 423 0965 | Tube bar roller |
Загрузка ...
|
|
| 18 | 417 8114 | Plate |
Загрузка ...
|
|
| 19 | 317 6681 | Tube |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
