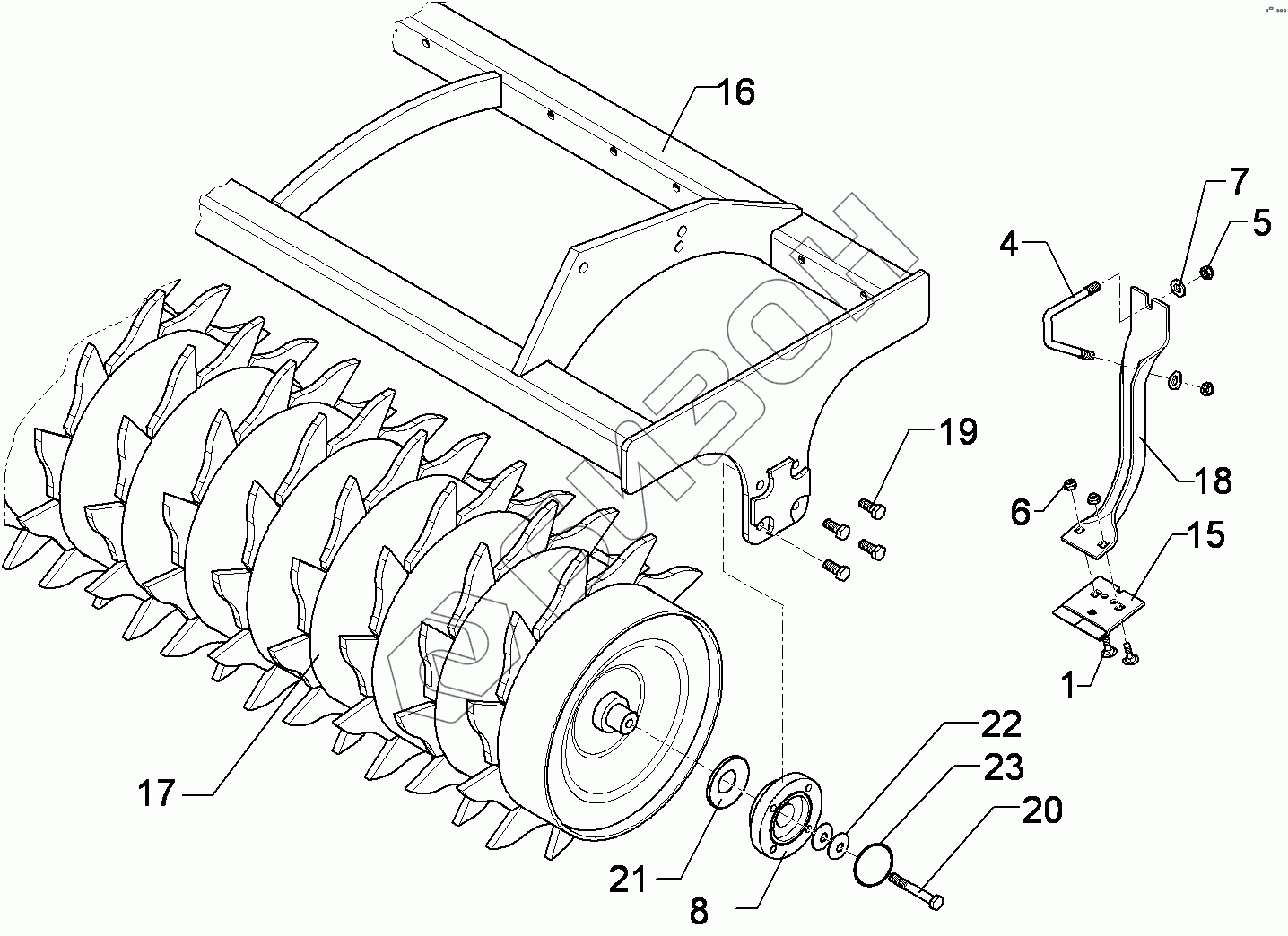

Графический каталог запасных частей к технике: Lemken Smaragd 9/400. 622 7534 Packer roller

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
4
5
6
7
8
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 1700 Bolt, cup square head
Загрузка ...
4 301 7788 U-bolt
Загрузка ...
5 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
6 303 0970 Nut
Загрузка ...
7 305 6137 Washer
Загрузка ...
8 319 9372 Bearing cpl.
Загрузка ...
15 349 2004 Scraper
Загрузка ...
16 422 7430 Supporting frame
Загрузка ...
17 423 2210 Toothed packer roller
Загрузка ...
18 423 5901 Carier for scraper
Загрузка ...
19 301 3324 Screw
Загрузка ...
20 301 3406 Шуруп M12x70-8.8 Zn DIN931
Загрузка ...
21 323 0411 Cap
Загрузка ...
22 329 6124 Cup spring
Загрузка ...
23 375 1277 O-ring
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
