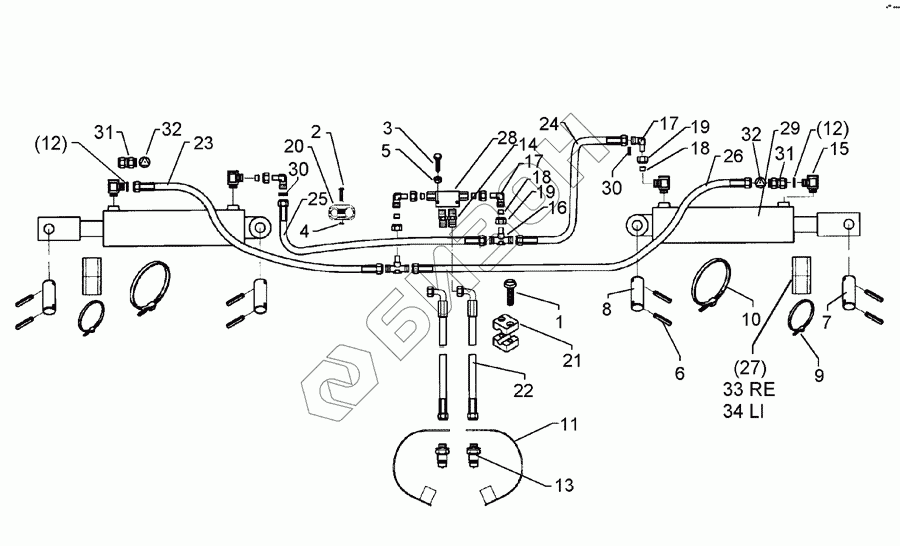

Графический каталог запасных частей к технике: Lemken Smaragd 9/500K. Hydraulic assembly Smaragd-9 90x450
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0302 | Болт с плоской головкой |
Загрузка ...
|
|
| 2 | 301 0306 | Болт с плоской головкой |
Загрузка ...
|
|
| 3 | 301 2998 | Bolt |
Загрузка ...
|
|
| 4 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 5 | 303 0967 | Nut |
Загрузка ...
|
|
| 6 | 309 7000 | Расширительная втулка |
Загрузка ...
|
|
| 7 | 313 3011 | Pin |
Загрузка ...
|
|
| 8 | 313 3012 | Pin |
Загрузка ...
|
|
| 9 | 325 1165 | Hose clip |
Загрузка ...
|
|
| 10 | 325 1181 | Hose clip |
Загрузка ...
|
|
| 11 | 375 2166 | Колпачок, красный |
Загрузка ...
|
|
| 12 | 375 2172 | Throttle plate |
Загрузка ...
|
|
| 13 | 375 2718 | SVK-разъем |
Загрузка ...
|
|
| 14 | 375 4038 | Сосок |
Загрузка ...
|
|
| 15 | 375 4311 | Союз, вертлюг |
Загрузка ...
|
|
| 16 | 375 4490 | T-adjustable T-union |
Загрузка ...
|
|
| 17 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 18 | 375 5110 | Режущее кольцо |
Загрузка ...
|
|
| 19 | 375 5310 | Соединительная гайка |
Загрузка ...
|
|
| 20 | 375 9852 | Зажим |
Загрузка ...
|
|
| 21 | 375 9961 | Зажим |
Загрузка ...
|
|
| 22 | 475 2391 | High-pressure hose |
Загрузка ...
|
|
| 23 | 475 2597 | High-pressure hose |
Загрузка ...
|
|
| 24 | 475 2673 | High-pressure hose |
Загрузка ...
|
|
| 25 | 475 2613 | High-pressure hose |
Загрузка ...
|
|
| 26 | 475 2615 | High-pressure hose |
Загрузка ...
|
|
| 27 | 475 6100 | Distanzblock |
Загрузка ...
|
|
| 28 | 575 2161 | Невозвратный клапан |
Загрузка ...
|
|
| 29 | 575 2355 | Ram |
Загрузка ...
|
|
| 30 | 375 2175 | Throttle plate |
Загрузка ...
|
|
| 31 | 375 2205 | Connection |
Загрузка ...
|
|
| 32 | 375 2501 | Restrictor washer |
Загрузка ...
|
|
| 33 | 475 6104 | Distanzblock |
Загрузка ...
|
|
| 34 | 475 6105 | Distanzblock |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
