Графический каталог запасных частей к технике: Lemken Smaragd 9/500K. Tools Smaragd 9/500

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

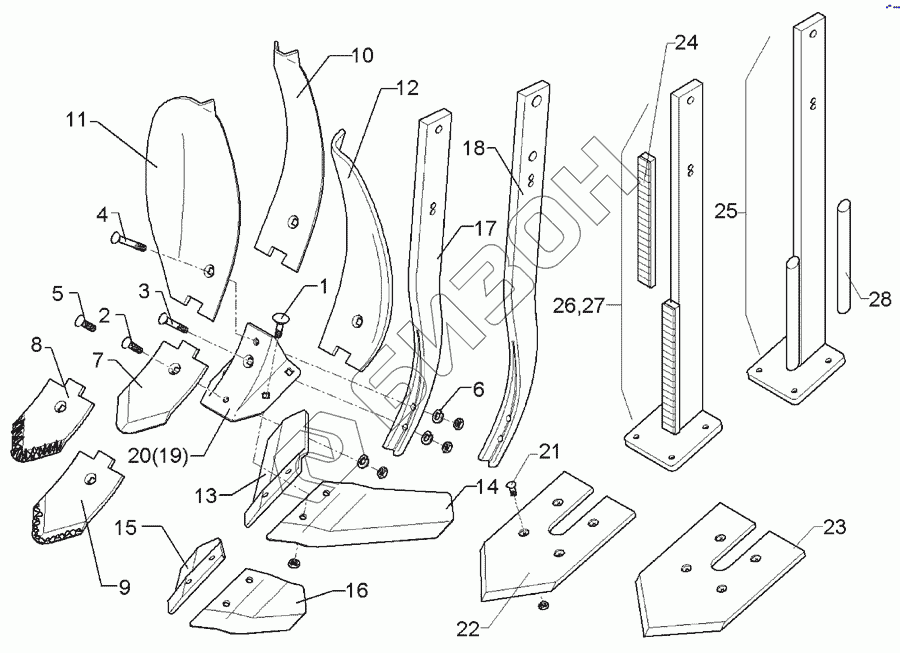

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 1805 Bolt, cup square head
Загрузка ...
2 301 5785 Болт с потайной головкой M12x33x12.9-MU Zn
Загрузка ...
3 301 5786 Countersunk bolt
Загрузка ...
4 301 5787 Countersunk bolt
Загрузка ...
5 301 5789 Болт с потайной головкой M12x36x4-12.9-MU-10Zn
Загрузка ...
6 305 9885 Пружинное кольцо
Загрузка ...
7 337 4388 Point
Загрузка ...
8 337 4391 Point
Загрузка ...
9 337 4392 Point
Загрузка ...
10 337 4395 Guideboard
Загрузка ...
11 337 4398 Guideboard, outer
Загрузка ...
12 337 4399 Guideboard, outer
Загрузка ...
13 337 4420 Flugelschar
Загрузка ...
14 337 4421 Flugelschar
Загрузка ...
15 337 4424 Flugelschar
Загрузка ...
16 337 4425 Flugelschar
Загрузка ...
17 465 3680 Stalk
Загрузка ...
18 465 3681 Stalk
Загрузка ...
19 467 9105 Foot
Загрузка ...
20 467 9106 Foot
Загрузка ...
21 301 5771 Болт с потайной головкой M10x25-8.8-MU Zn D608
Загрузка ...
22 337 4350 Flat share
Загрузка ...
23 337 4351 Flat share
Загрузка ...
24 349 8755 Stalk guard
Загрузка ...
25 465 3688 Leg
Загрузка ...
26 465 3690 Leg
Загрузка ...
27 465 3692 Leg
Загрузка ...
28 215 1392 Round steel
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
