Графический каталог запасных частей к технике: Lemken Smaragd 9/600 K. 699 0707 Tools
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

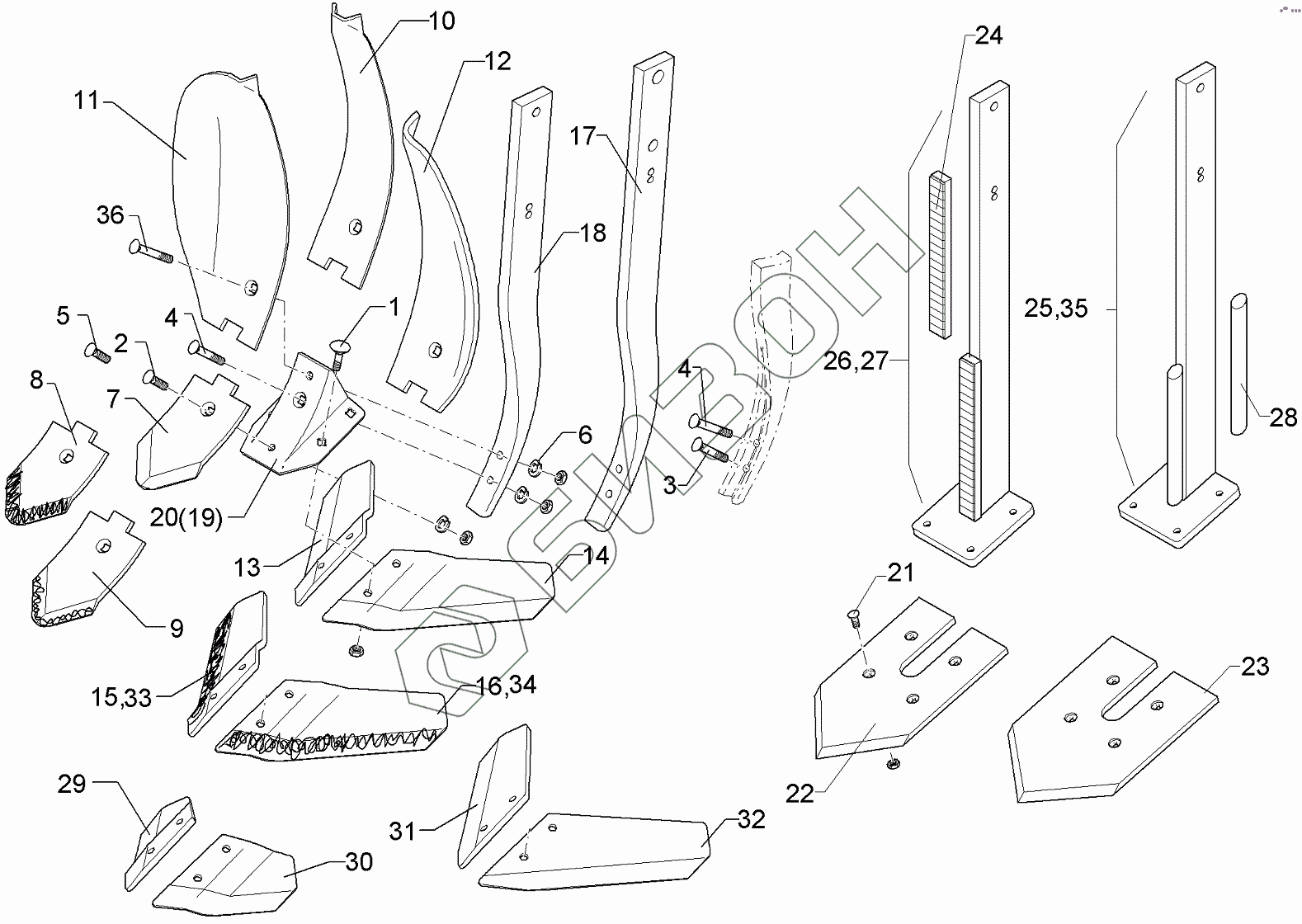

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 1805 | Bolt, cup square head |
Загрузка ...
|
|
| 2 | 301 5785 | Болт с потайной головкой M12x33x12.9-MU Zn |
Загрузка ...
|
|
| 3 | 301 5786 | Countersunk bolt |
Загрузка ...
|
|
| 4 | 301 5784 | Countersunk bolt |
Загрузка ...
|
|
| 5 | 301 5789 | Болт с потайной головкой M12x36x4-12.9-MU-10Zn |
Загрузка ...
|
|
| 6 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 7 | 337 4388 | Point |
Загрузка ...
|
|
| 8 | 337 4391 | Point |
Загрузка ...
|
|
| 9 | 337 4392 | Point |
Загрузка ...
|
|
| 10 | 337 4395 | Guideboard |
Загрузка ...
|
|
| 11 | 337 4398 | Guideboard, outer |
Загрузка ...
|
|
| 12 | 337 4399 | Guideboard, outer |
Загрузка ...
|
|
| 13 | 337 4420 | Flugelschar |
Загрузка ...
|
|
| 14 | 337 4421 | Flugelschar |
Загрузка ...
|
|
| 15 | 337 4424 | Flugelschar |
Загрузка ...
|
|
| 16 | 337 4425 | Flugelschar |
Загрузка ...
|
|
| 17 | 465 3680 | Stalk |
Загрузка ...
|
|
| 18 | 465 3681 | Stalk |
Загрузка ...
|
|
| 19 | 467 9105 | Foot |
Загрузка ...
|
|
| 20 | 467 9106 | Foot |
Загрузка ...
|
|
| 21 | 301 5771 | Болт с потайной головкой M10x25-8.8-MU Zn D608 |
Загрузка ...
|
|
| 22 | 337 4350 | Flat share |
Загрузка ...
|
|
| 23 | 337 4351 | Flat share |
Загрузка ...
|
|
| 24 | 349 8755 | Stalk guard |
Загрузка ...
|
|
| 25 | 465 3688 | Leg |
Загрузка ...
|
|
| 26 | 465 3690 | Leg |
Загрузка ...
|
|
| 27 | 465 3692 | Leg |
Загрузка ...
|
|
| 28 | 215 1392 | Round steel |
Загрузка ...
|
|
| 29 | 337 4418 | Flugelschar |
Загрузка ...
|
|
| 30 | 337 4419 | Flugelschar |
Загрузка ...
|
|
| 31 | 337 4422 | Wing share |
Загрузка ...
|
|
| 32 | 337 4423 | Wing share |
Загрузка ...
|
|
| 33 | 337 4426 | Flugelschar |
Загрузка ...
|
|
| 34 | 337 4427 | Flugelschar |
Загрузка ...
|
|
| 35 | 465 3682 | Leg |
Загрузка ...
|
|
| 36 | 301 5787 | Countersunk bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
