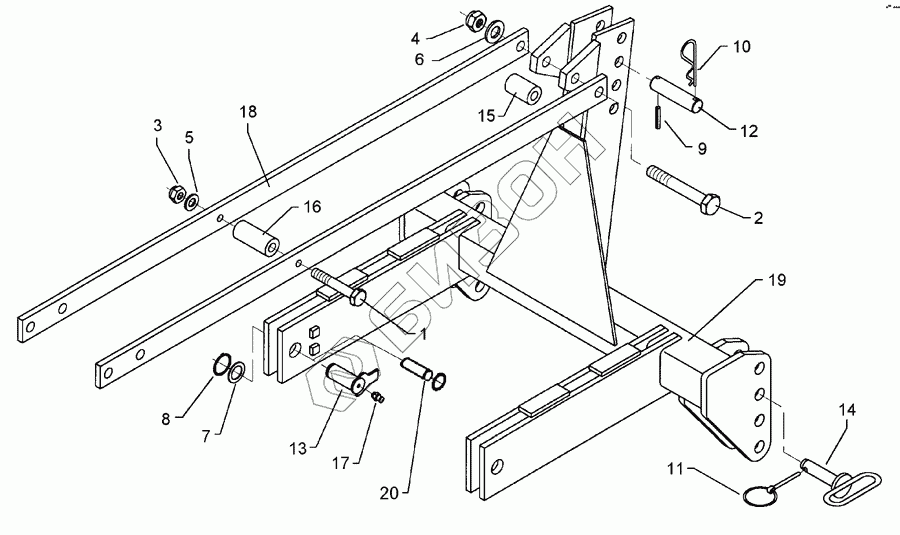

Графический каталог запасных частей к технике: Lemken Smaragd 9/600K. Front headstock KAT2 Smaragd 9

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 4099 Bolt
Загрузка ...
2 301 4776 Bolt
Загрузка ...
3 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
4 303 0937 Selflocking nut
Загрузка ...
5 305 6143 Washer
Загрузка ...
6 305 6253 Washer
Загрузка ...
7 305 6955 Шайба
Загрузка ...
8 305 8873 Крепежное кольцо
Загрузка ...
9 309 7000 Расширительная втулка
Загрузка ...
10 311 8605 Spring pin
Загрузка ...
11 311 9302 Securing pin
Загрузка ...
12 313 7812 Top link pin
Загрузка ...
13 313 8120 Pin with stop
Загрузка ...
14 313 8230 Lower link pin
Загрузка ...
15 317 6656 Tube
Загрузка ...
16 317 6802 Тюбик
Загрузка ...
17 323 6348 Смазочный ниппель
Загрузка ...
18 440 3515 Support
Загрузка ...
19 440 8355 Front headstock
Загрузка ...
20 313 7785 Булавка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
