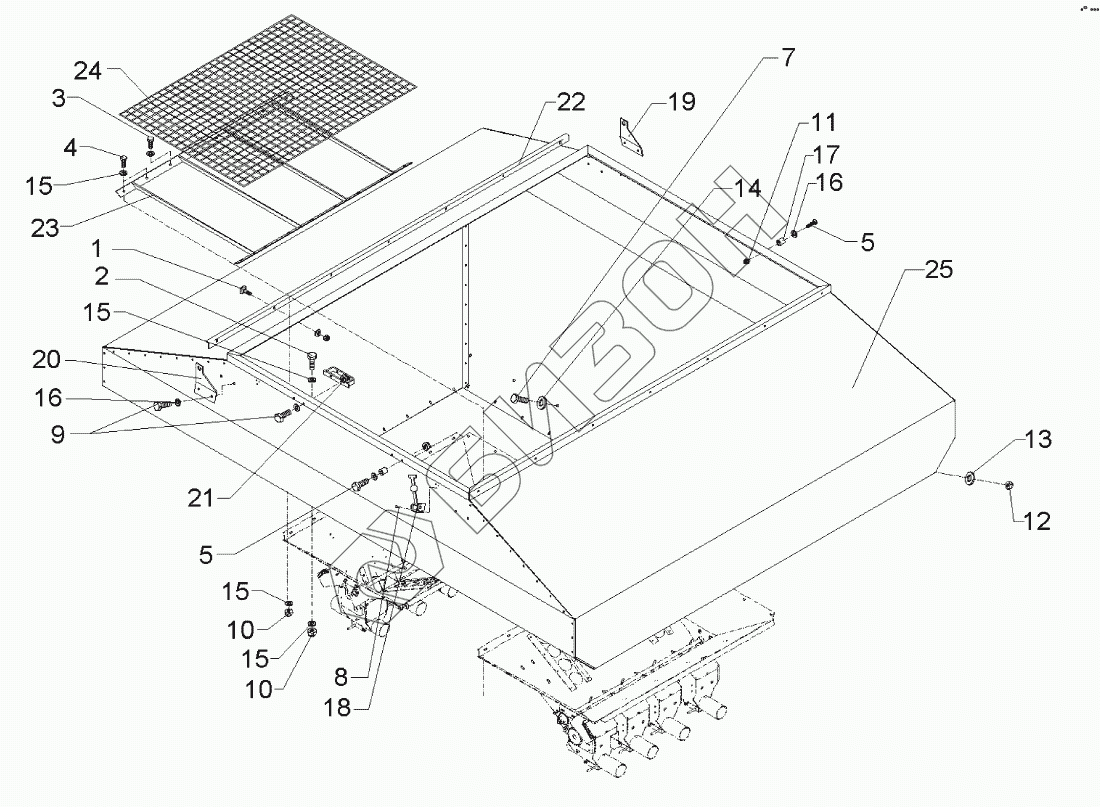

Графический каталог запасных частей к технике: Lemken Solitair 12/1000K. Hopper 5800 LITER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
7
8
9
10
10
11
12
13
14
15
15
15
15
16
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 1086 Bolt, cup square head
Загрузка ...
2 301 3003 Screw
Загрузка ...
3 301 3004 Screw
Загрузка ...
4 301 3006 Винт
Загрузка ...
5 301 3068 Screw
Загрузка ...
7 301 5004 Screw
Загрузка ...
8 315 9604 Rivet
Загрузка ...
9 301 7280 Винт
Загрузка ...
10 303 0931 Самоблокирующаяся гайка
Загрузка ...
11 303 0932 Самоблокирующаяся гайка
Загрузка ...
12 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
13 305 6132 Шайба D11/25x2,5 Zn
Загрузка ...
14 305 6976 Washer
Загрузка ...
15 305 8572 Washer
Загрузка ...
16 305 8694 Шайба
Загрузка ...
17 317 9467 Bush
Загрузка ...
18 331 6005 Securing rubber, cpl.
Загрузка ...
19 482 5328 Plate
Загрузка ...
20 482 5329 Plate
Загрузка ...
21 482 5330 Carrier
Загрузка ...
22 482 5337 Angle plate
Загрузка ...
23 482 5502 Grid
Загрузка ...
24 482 5540 Hopper grate
Загрузка ...
25 582 5332 Hopper
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
