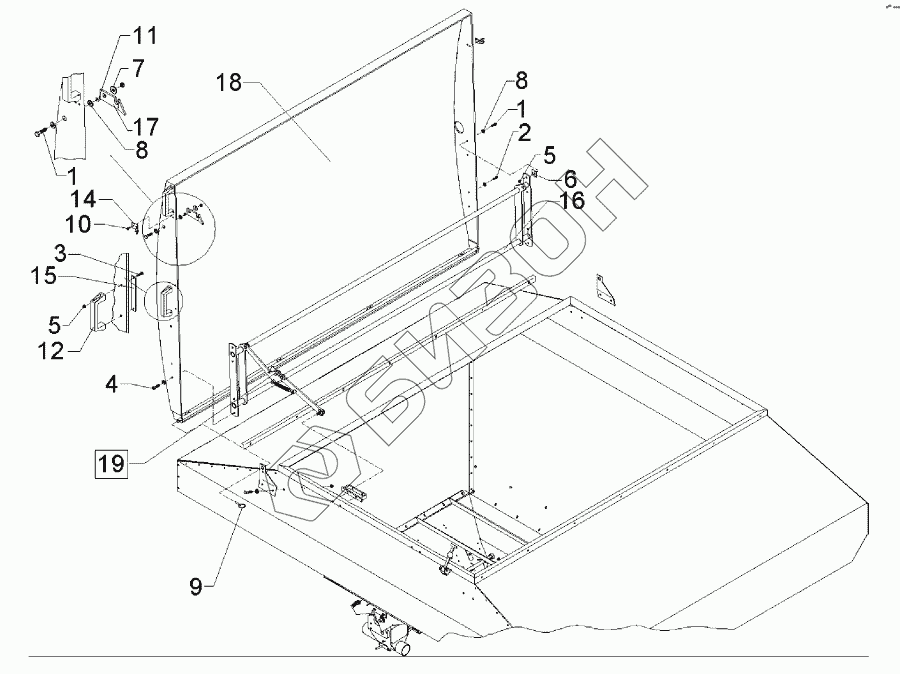

Графический каталог запасных частей к технике: Lemken Solitair 12/1200K. Cover Solitair 10+12

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
5
6
7
8
8
9
10
11
12
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3066 Screw
Загрузка ...
2 301 3070 Bolt
Загрузка ...
3 301 7260 Screw
Загрузка ...
4 301 7280 Винт
Загрузка ...
5 303 0932 Самоблокирующаяся гайка
Загрузка ...
6 305 5900 Washer
Загрузка ...
7 305 6974 Washer
Загрузка ...
8 305 8694 Шайба
Загрузка ...
9 311 9567 Securing pin
Загрузка ...
10 315 9604 Rivet
Загрузка ...
11 317 7650 Distance tube
Загрузка ...
12 321 6935 Handle
Загрузка ...
14 331 6003 Holder
Загрузка ...
15 482 5588 Plate with handle
Загрузка ...
16 482 5593 Frame stiffener
Загрузка ...
17 482 5594 Hook
Загрузка ...
18 582 5573 Cover
Загрузка ...
19 582 5586 Support
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
