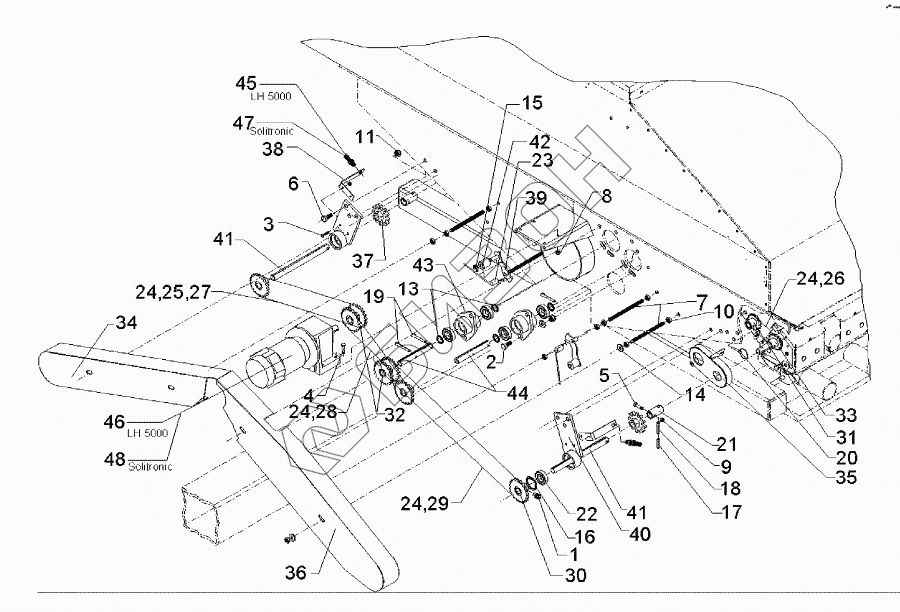

Графический каталог запасных частей к технике: Lemken Solitair 12/1200K. Electric drive Solitair 12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0115 | Threaded pin |
Загрузка ...
|
|
| 2 | 301 3226 | Screw |
Загрузка ...
|
|
| 3 | 301 3004 | Screw |
Загрузка ...
|
|
| 4 | 301 3014 | Screw |
Загрузка ...
|
|
| 5 | 301 3067 | Bolt |
Загрузка ...
|
|
| 6 | 301 3324 | Screw |
Загрузка ...
|
|
| 7 | 302 0268 | Threaded rod |
Загрузка ...
|
|
| 8 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 9 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 10 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 11 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 13 | 305 6010 | Washer |
Загрузка ...
|
|
| 14 | 305 6133 | Washer |
Загрузка ...
|
|
| 15 | 311 7602 | Peg |
Загрузка ...
|
|
| 16 | 305 8897 | Securing ring |
Загрузка ...
|
|
| 17 | 309 6050 | Expansion bush |
Загрузка ...
|
|
| 18 | 309 6068 | Expansion bush |
Загрузка ...
|
|
| 19 | 311 7615 | Peg |
Загрузка ...
|
|
| 20 | 311 9330 | Securing pin |
Загрузка ...
|
|
| 21 | 317 7654 | Bushing |
Загрузка ...
|
|
| 22 | 319 8584 | Bearing |
Загрузка ...
|
|
| 23 | 329 9938 | Torsion spring |
Загрузка ...
|
|
| 24 | 331 9035 | Spring couple |
Загрузка ...
|
|
| 25 | 331 9036 | Chain link |
Загрузка ...
|
|
| 26 | 331 9050 | Chain |
Загрузка ...
|
|
| 27 | 331 9066 | Chain |
Загрузка ...
|
|
| 28 | 331 9071 | Chain |
Загрузка ...
|
|
| 29 | 331 9072 | Chain |
Загрузка ...
|
|
| 30 | 455 2633 | Sprocket |
Загрузка ...
|
|
| 31 | 455 2634 | Sprocket of agitator shaft |
Загрузка ...
|
|
| 32 | 455 2637 | Sprocket |
Загрузка ...
|
|
| 33 | 455 2638 | Sprocket of agitator shaft |
Загрузка ...
|
|
| 34 | 470 5227 | Chain guard |
Загрузка ...
|
|
| 35 | 470 5229 | Chain guard |
Загрузка ...
|
|
| 36 | 470 5234 | Chain guard |
Загрузка ...
|
|
| 37 | 473 8039 | Pulse pick-up wheel |
Загрузка ...
|
|
| 38 | 473 8079 | Sensor holder |
Загрузка ...
|
|
| 39 | 482 5856 | Chain adjuster |
Загрузка ...
|
|
| 40 | 482 5914 | Bearing block |
Загрузка ...
|
|
| 41 | 482 5918 | Antriebswelle |
Загрузка ...
|
|
| 42 | 317 7645 | Roller |
Загрузка ...
|
|
| 43 | 482 5923 | Bearing housing |
Загрузка ...
|
|
| 44 | 482 5924 | Antriebswelle |
Загрузка ...
|
|
| 45 | 573 4366 | Sensor |
Загрузка ...
|
|
| 46 | 573 4845 | Motor |
Загрузка ...
|
|
| 47 | 573 4375 | Proximity switch |
Загрузка ...
|
|
| 48 | 573 4847 | Motor |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
