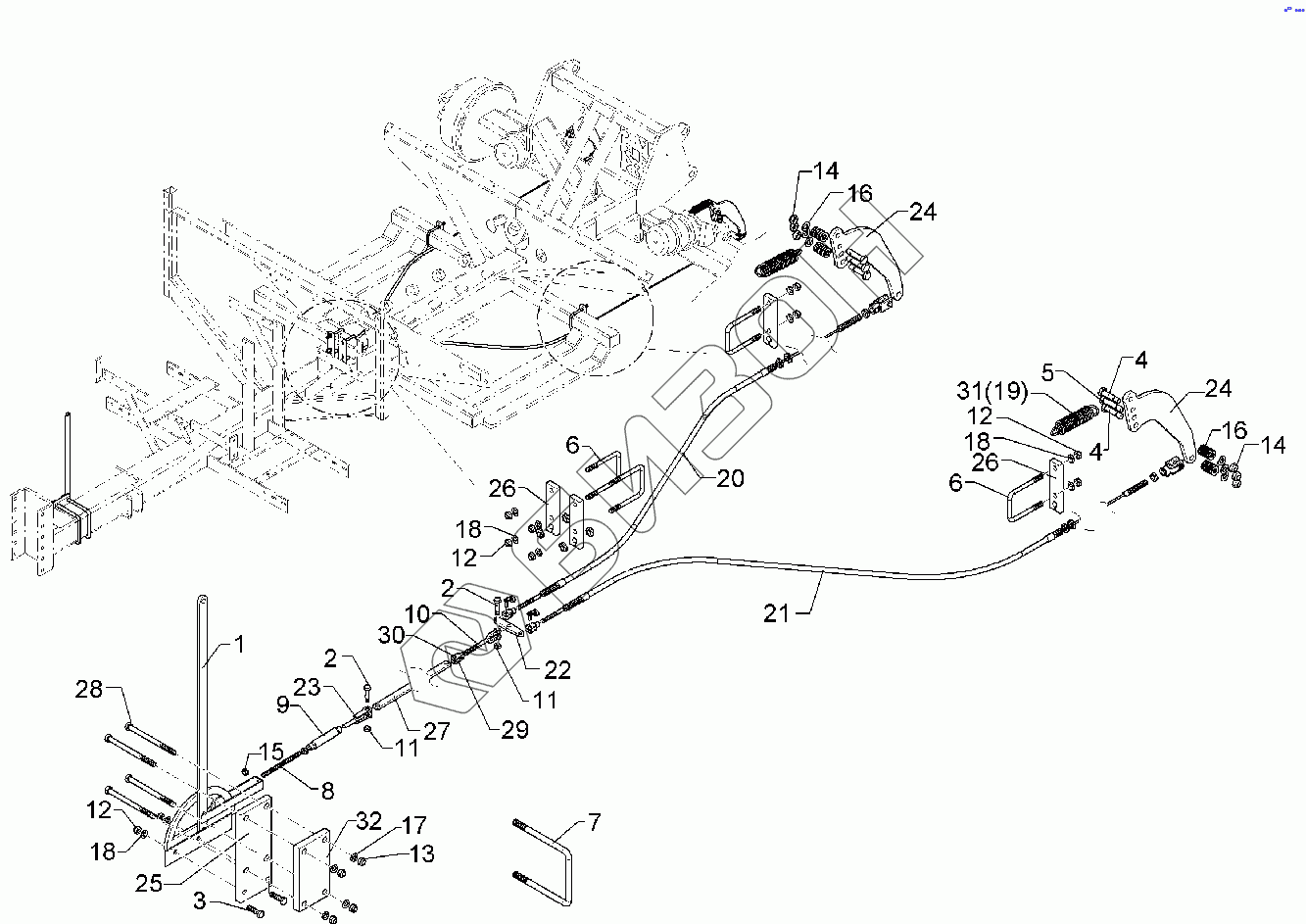

Графический каталог запасных частей к технике: Lemken Solitair 12/1200KD. 65010031 Parking brake
1
2
2
3
4
4
5
6
6
7
8
9
10
11
11
12
12
12
13
14
14
15
16
16
17
18
18
18
19
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F12 0053 | Lever |
Загрузка ...
|
|
| 2 | 301 3240 | Bolt |
Загрузка ...
|
|
| 3 | 301 3364 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 301 3584 | Hexagon bolt |
Загрузка ...
|
|
| 5 | 301 3588 | Hexagon bolt |
Загрузка ...
|
|
| 6 | 301 7791 | U-bolt |
Загрузка ...
|
|
| 7 | 301 7803 | U-bolt |
Загрузка ...
|
|
| 8 | 302 0268 | Threaded rod |
Загрузка ...
|
|
| 9 | 302 8851 | Turnbuckle sleeve |
Загрузка ...
|
|
| 10 | 302 8943 | Forkpiece |
Загрузка ...
|
|
| 11 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 12 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 13 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 14 | 303 0941 | Selflocking nut |
Загрузка ...
|
|
| 15 | 303 1012 | Nut |
Загрузка ...
|
|
| 16 | 305 6139 | Washer |
Загрузка ...
|
|
| 17 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 18 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 19 | 329 8516 | Spring |
Загрузка ...
|
|
| 20 | 33110044 | Brake lever |
Загрузка ...
|
|
| 21 | 33110045 | Brake lever |
Загрузка ...
|
|
| 22 | 45010002 | Balance |
Загрузка ...
|
|
| 23 | 477 1224 | Connecting rod |
Загрузка ...
|
|
| 24 | 47710025 | Lever |
Загрузка ...
|
|
| 25 | 47710026 | Holder |
Загрузка ...
|
|
| 26 | 47710027 | Holder |
Загрузка ...
|
|
| 27 | 47710028 | Connecting rod |
Загрузка ...
|
|
| 28 | 301 4137 | Bolt |
Загрузка ...
|
|
| 29 | 30210043 | Forkhead |
Загрузка ...
|
|
| 30 | 313 1012 | Spring bolt |
Загрузка ...
|
|
| 31 | 329 8511 | Spring |
Загрузка ...
|
|
| 32 | 47710031 | Flat steel |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
