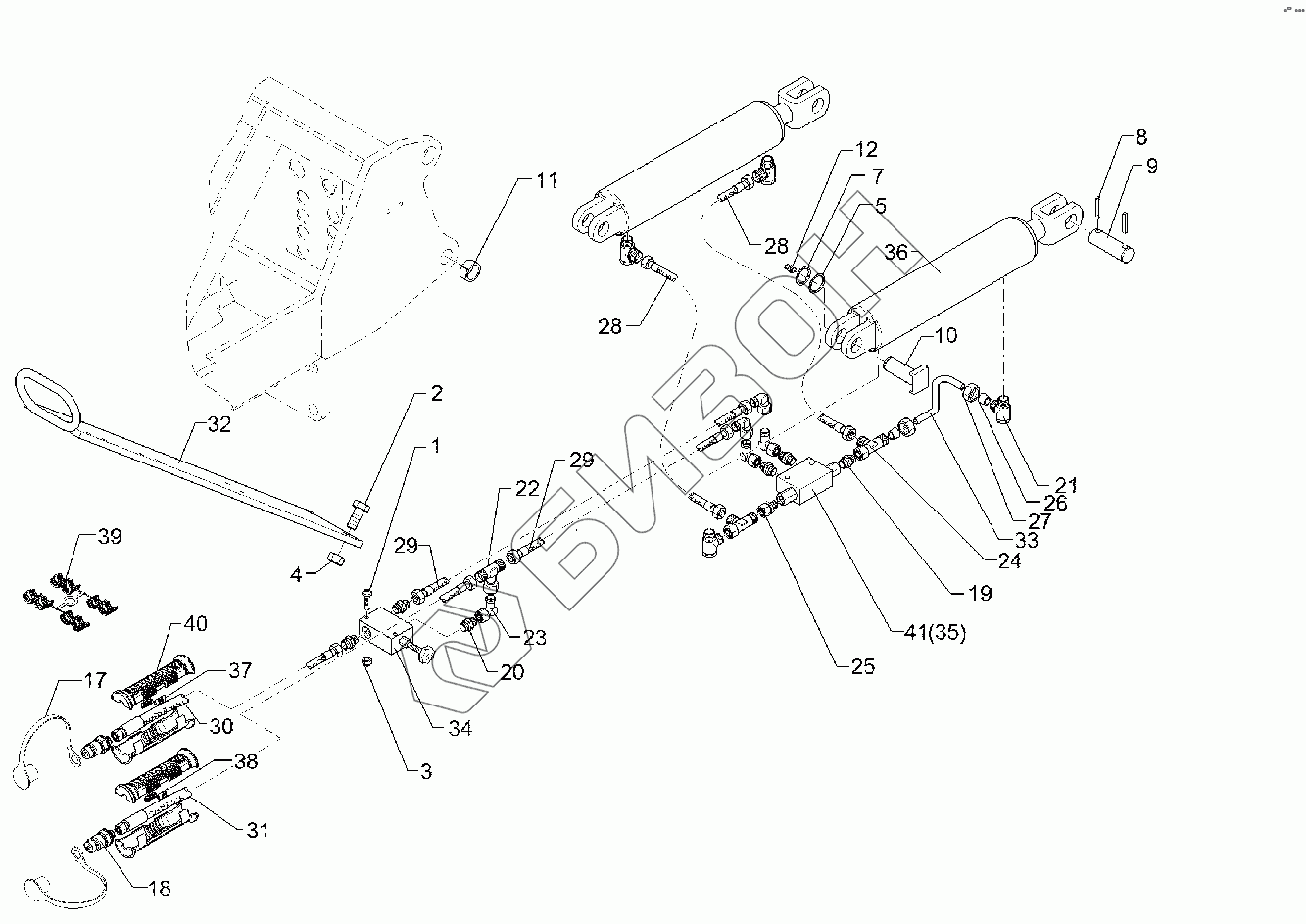

Графический каталог запасных частей к технике: Lemken Solitair 12/1200KD. 6758343 HY-assembly lift linkage
1
2
3
4
5
7
8
9
10
11
12
17
18
19
20
21
22
23
24
25
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0309 | Flatheaded bolt |
Загрузка ...
|
|
| 2 | 301 3347 | Шуруп M12x40-8.8 Zn DIN933 |
Загрузка ...
|
|
| 3 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 4 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 5 | 305 2051 | Shim |
Загрузка ...
|
|
| 7 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 8 | 309 7000 | Расширительная втулка |
Загрузка ...
|
|
| 9 | 313 3011 | Pin |
Загрузка ...
|
|
| 10 | 313 3023 | Pin with stop |
Загрузка ...
|
|
| 11 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 12 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 17 | 375 2121 | Cap |
Загрузка ...
|
|
| 18 | 375 2718 | SVK-разъем |
Загрузка ...
|
|
| 19 | 375 4038 | Сосок |
Загрузка ...
|
|
| 20 | 375 4039 | Nipple |
Загрузка ...
|
|
| 21 | 375 4311 | Союз, вертлюг |
Загрузка ...
|
|
| 22 | 375 4490 | T-adjustable T-union |
Загрузка ...
|
|
| 23 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 24 | 375 4550 | L-adjustable T-union |
Загрузка ...
|
|
| 25 | 375 4711 | Stud |
Загрузка ...
|
|
| 28 | 475 3060 | High-pressure hose |
Загрузка ...
|
|
| 29 | 475 3064 | High-pressure hose |
Загрузка ...
|
|
| 30 | 475 3065 | High-pressure hose |
Загрузка ...
|
|
| 31 | 475 3067 | High-pressure hose |
Загрузка ...
|
|
| 32 | 475 4375 | Hose carrier |
Загрузка ...
|
|
| 33 | 57510336 | Tube |
Загрузка ...
|
|
| 34 | 575 2051 | Pressure limiting valve |
Загрузка ...
|
|
| 35 | 575 2165 | Nonreturn valve |
Загрузка ...
|
|
| 36 | 575 2356 | Ram |
Загрузка ...
|
|
| 37 | 325 1603 | Marking |
Загрузка ...
|
|
| 38 | 325 1610 | Marking |
Загрузка ...
|
|
| 39 | 375 2606 | Insert |
Загрузка ...
|
|
| 40 | 375 2607 | Handle |
Загрузка ...
|
|
| 41 | 57510684 | Nonreturn valve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
