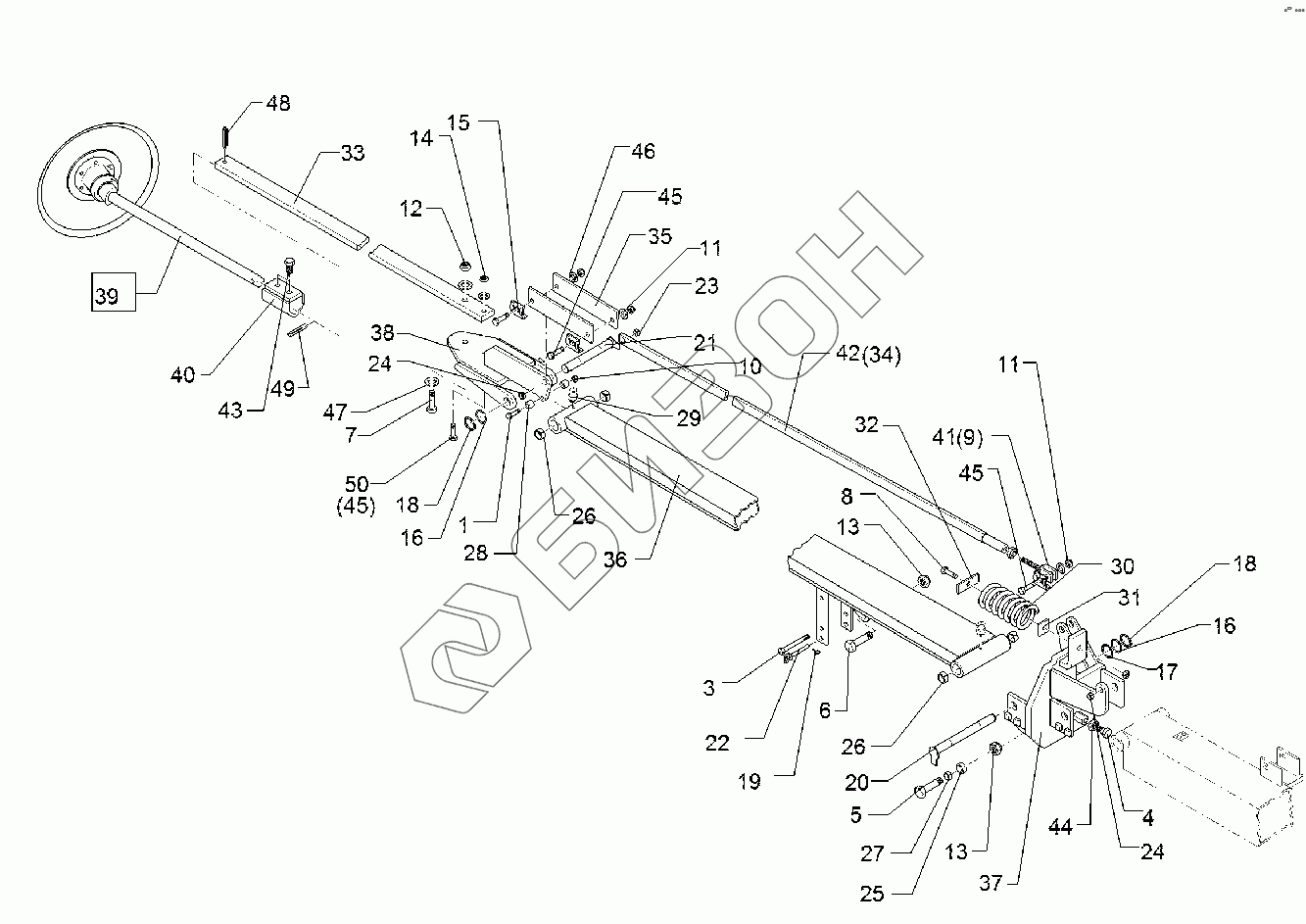

Графический каталог запасных частей к технике: Lemken Solitair 12/1200KD. 6821338 Track marker
1
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
16
17
18
18
19
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3253 | Bolt |
Загрузка ...
|
|
| 3 | 301 3498 | Bolt |
Загрузка ...
|
|
| 4 | 301 7380 | Screw |
Загрузка ...
|
|
| 5 | 301 4287 | Bolt |
Загрузка ...
|
|
| 6 | 301 4350 | Bolt |
Загрузка ...
|
|
| 7 | 301 3779 | Шуруп M16x60ls35xb20-10.9Zn |
Загрузка ...
|
|
| 8 | 301 5449 | Bolt |
Загрузка ...
|
|
| 9 | 302 8944 | Forkpiece |
Загрузка ...
|
|
| 10 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 11 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 12 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 13 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 14 | 303 1013 | Орех |
Загрузка ...
|
|
| 15 | 305 1402 | Locking plate |
Загрузка ...
|
|
| 16 | 305 2230 | Поддерживающая шайба |
Загрузка ...
|
|
| 17 | 305 6252 | Washer |
Загрузка ...
|
|
| 18 | 305 8861 | Крепежное кольцо |
Загрузка ...
|
|
| 19 | 311 9565 | Штифт с фикс. кольцом 4,5 |
Загрузка ...
|
|
| 20 | 313 2527 | Pin with stop |
Загрузка ...
|
|
| 21 | 313 2535 | Pin with stop |
Загрузка ...
|
|
| 22 | 313 8137 | Pin with grip |
Загрузка ...
|
|
| 23 | 317 3301 | Expansion bush |
Загрузка ...
|
|
| 24 | 317 3302 | Expansion bush |
Загрузка ...
|
|
| 25 | 317 3352 | Expansion bush |
Загрузка ...
|
|
| 26 | 317 3413 | Expansion bush |
Загрузка ...
|
|
| 27 | 317 6657 | Bush |
Загрузка ...
|
|
| 28 | 317 6791 | Tube |
Загрузка ...
|
|
| 29 | 323 6350 | Смазочный ниппель |
Загрузка ...
|
|
| 30 | 329 8461 | Spring |
Загрузка ...
|
|
| 31 | 459 4875 | Washer |
Загрузка ...
|
|
| 32 | 459 4876 | Lashing |
Загрузка ...
|
|
| 33 | 482 1342 | Flat steel |
Загрузка ...
|
|
| 34 | 482 1341 | Support |
Загрузка ...
|
|
| 35 | 482 1255 | Clamp plate |
Загрузка ...
|
|
| 36 | 482 1337 | Swinging arm |
Загрузка ...
|
|
| 37 | 482 1332 | Bracket for track marker |
Загрузка ...
|
|
| 38 | 482 1253 | Bracket |
Загрузка ...
|
|
| 39 | 582 1248 | Axle for track marker |
Загрузка ...
|
|
| 40 | 482 1250 | Clamp |
Загрузка ...
|
|
| 41 | 302 8945 | Forkpiece |
Загрузка ...
|
|
| 42 | 482 1348 | Support |
Загрузка ...
|
|
| 43 | 301 3662 | Hexagon bolt |
Загрузка ...
|
|
| 44 | 303 1015 | Гайка шестигранная M16 DIN934-8 Zn |
Загрузка ...
|
|
| 45 | 301 3380 | Bolt |
Загрузка ...
|
|
| 46 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 47 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 48 | 309 6068 | Expansion bush |
Загрузка ...
|
|
| 49 | 309 6072 | Расширительная втулка |
Загрузка ...
|
|
| 50 | 301 3351 | Hexagon bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
