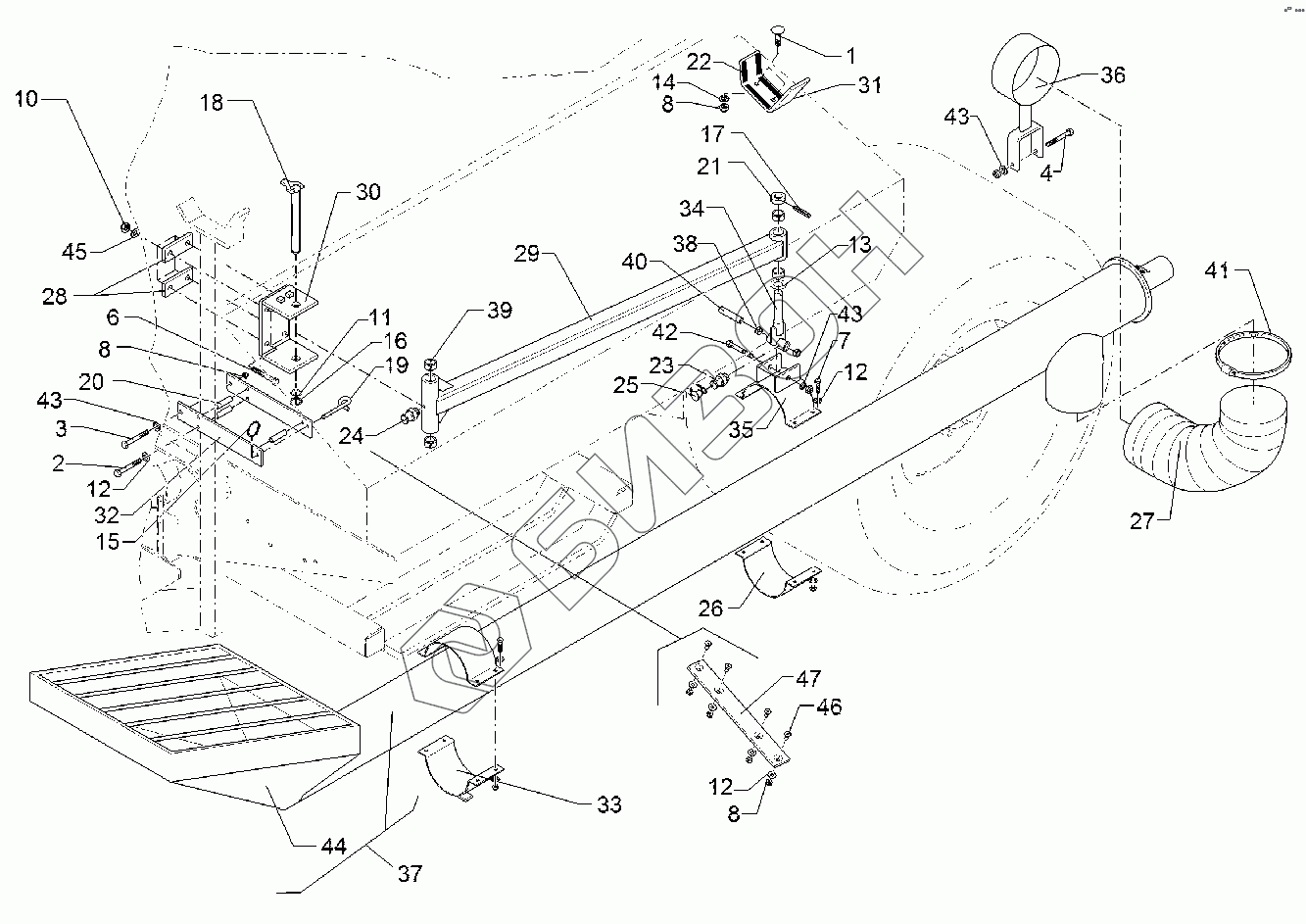

Графический каталог запасных частей к технике: Lemken Solitair 12/1200KD. 6871125 Filling screw
1
2
3
4
6
7
8
8
8
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 1706 | Bolt, cup square head |
Загрузка ...
|
|
| 2 | 301 3269 | Hexagon bolt |
Загрузка ...
|
|
| 3 | 301 3462 | Bolt |
Загрузка ...
|
|
| 4 | 301 3519 | Bolt |
Загрузка ...
|
|
| 6 | 301 4020 | Bolt |
Загрузка ...
|
|
| 7 | 301 5004 | Screw |
Загрузка ...
|
|
| 8 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 9 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 10 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 11 | 305 2230 | Поддерживающая шайба |
Загрузка ...
|
|
| 12 | 305 6132 | Шайба D11/25x2,5 Zn |
Загрузка ...
|
|
| 13 | 305 6257 | Washer |
Загрузка ...
|
|
| 14 | 305 6976 | Washer |
Загрузка ...
|
|
| 15 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 16 | 305 8861 | Крепежное кольцо |
Загрузка ...
|
|
| 17 | 309 6055 | Expansion bush |
Загрузка ...
|
|
| 18 | 313 2527 | Pin with stop |
Загрузка ...
|
|
| 19 | 313 8610 | Pin |
Загрузка ...
|
|
| 20 | 317 6641 | Tube |
Загрузка ...
|
|
| 21 | 317 8655 | Adjusting ring |
Загрузка ...
|
|
| 22 | 323 3123 | Sealing tape |
Загрузка ...
|
|
| 23 | 323 6345 | Смазочный ниппель |
Загрузка ...
|
|
| 24 | 323 6350 | Смазочный ниппель |
Загрузка ...
|
|
| 25 | 323 6401 | Cap |
Загрузка ...
|
|
| 26 | 325 5134 | Clamp half |
Загрузка ...
|
|
| 27 | 377 4118 | Flexible hose |
Загрузка ...
|
|
| 28 | 459 1249 | Clamp plate |
Загрузка ...
|
|
| 29 | 487 1125 | Swinging arm |
Загрузка ...
|
|
| 30 | 487 1126 | Bracket |
Загрузка ...
|
|
| 31 | 487 1127 | Holder |
Загрузка ...
|
|
| 32 | 487 1128 | Flat steel |
Загрузка ...
|
|
| 33 | 487 1129 | Locking device |
Загрузка ...
|
|
| 34 | 487 1130 | Link |
Загрузка ...
|
|
| 35 | 487 1131 | Suspension |
Загрузка ...
|
|
| 36 | 487 1132 | Holder |
Загрузка ...
|
|
| 37 | 587 1125 | Filling screw |
Загрузка ...
|
|
| 38 | 317 3299 | Bush |
Загрузка ...
|
|
| 39 | 317 3413 | Expansion bush |
Загрузка ...
|
|
| 40 | 317 5264 | Bush |
Загрузка ...
|
|
| 41 | 325 1190 | Hose clip |
Загрузка ...
|
|
| 42 | 301 3470 | Bolt |
Загрузка ...
|
|
| 43 | 305 6137 | Washer |
Загрузка ...
|
|
| 44 | 487 1133 | Feeding funnel |
Загрузка ...
|
|
| 45 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 46 | 301 6122 | Countersunk bolt |
Загрузка ...
|
|
| 47 | 482 7328 | Plastic stripe |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
