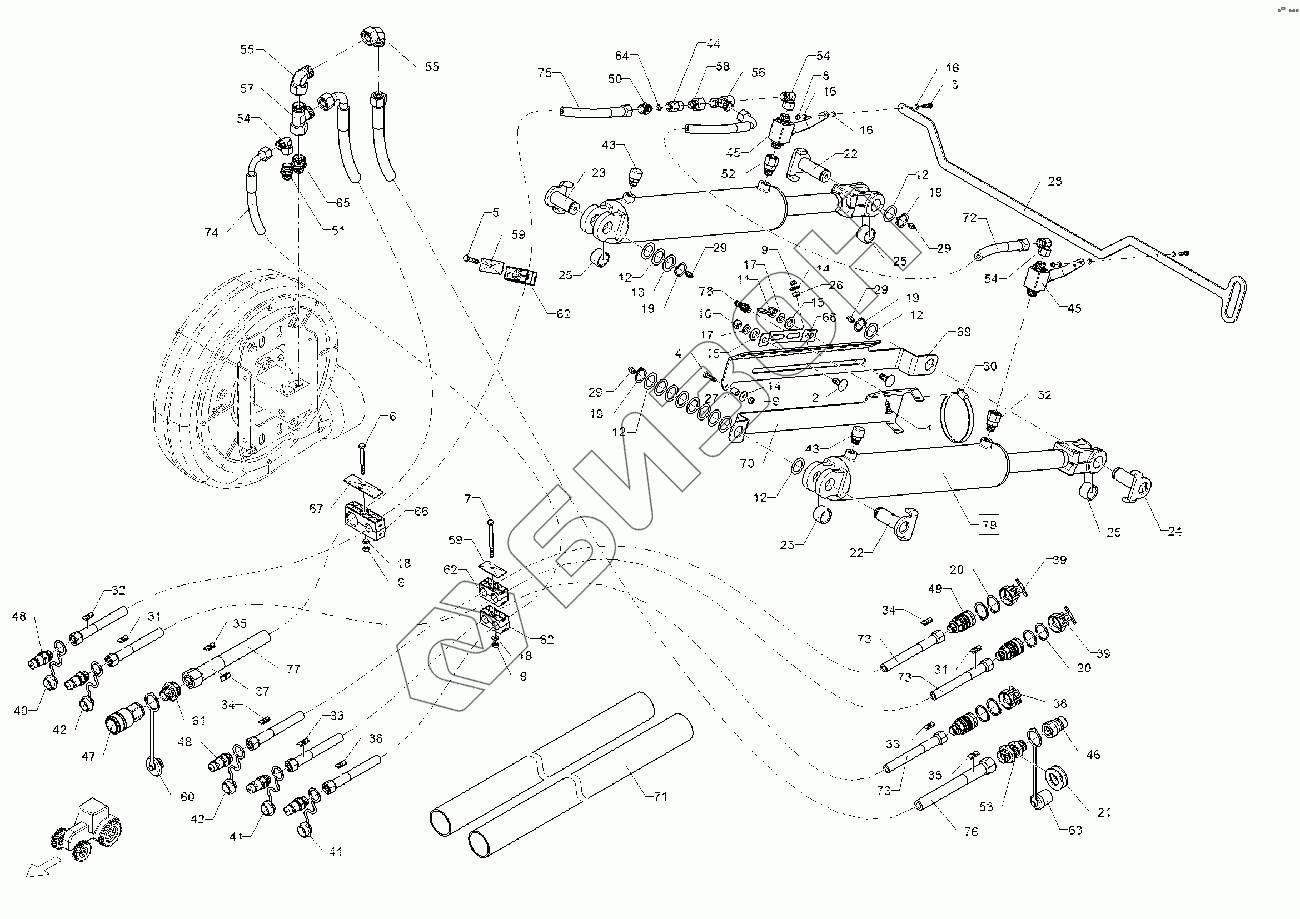

Графический каталог запасных частей к технике: Lemken Solitair 12/5800SW. 67511288 Hydraulic assembly
1
2
3
4
5
6
7
8
9
9
9
9
10
11
12
12
12
12
12
13
14
14
15
15
16
16
16
17
17
18
18
18
19
19
19
20
20
22
22
23
23
23
24
25
25
26
26
27
28
29
29
29
29
30
31
31
32
32
33
34
34
35
35
35
36
37
38
39
39
39
40
41
41
42
42
43
43
44
45
45
46
47
48
48
49
51
52
53
54
54
54
55
55
56
57
58
59
59
60
60
61
62
62
62
63
64
65
66
66
67
71
72
73
73
73
73
74
75
76
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 1125 | Saucer-head screw |
Загрузка ...
|
|
| 2 | 301 1802 | Bolt, cup square head |
Загрузка ...
|
|
| 3 | 301 3006 | Винт |
Загрузка ...
|
|
| 4 | 301 3066 | Screw |
Загрузка ...
|
|
| 5 | 301 3073 | Bolt |
Загрузка ...
|
|
| 6 | 301 3085 | Hexagon bolt |
Загрузка ...
|
|
| 7 | 30110402 | Hexagon bolt |
Загрузка ...
|
|
| 8 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 9 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 10 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 11 | 303 1512 | Wing nut |
Загрузка ...
|
|
| 12 | 305 2051 | Shim |
Загрузка ...
|
|
| 13 | 305 2242 | Supporting washer |
Загрузка ...
|
|
| 14 | 305 6124 | Шайба |
Загрузка ...
|
|
| 15 | 305 6958 | Washer |
Загрузка ...
|
|
| 16 | 305 8571 | Шайба |
Загрузка ...
|
|
| 17 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 18 | 305 8694 | Шайба |
Загрузка ...
|
|
| 19 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 20 | 305 8871 | Securing ring |
Загрузка ...
|
|
| 21 | 30510072 | Washer |
Загрузка ...
|
|
| 22 | 313 3003 | Pin with stop |
Загрузка ...
|
|
| 23 | 313 3028 | Pin with stop |
Загрузка ...
|
|
| 24 | 31310129 | Pin |
Загрузка ...
|
|
| 25 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 26 | 317 7583 | Bush |
Загрузка ...
|
|
| 27 | 317 9476 | Bush |
Загрузка ...
|
|
| 28 | 32110238 | Lever |
Загрузка ...
|
|
| 29 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 30 | 325 1181 | Hose clip |
Загрузка ...
|
|
| 31 | 325 1521 | Marking |
Загрузка ...
|
|
| 32 | 325 1523 | Marking |
Загрузка ...
|
|
| 33 | 325 1526 | Marking |
Загрузка ...
|
|
| 34 | 325 1528 | Marking |
Загрузка ...
|
|
| 35 | 325 1533 | Marking |
Загрузка ...
|
|
| 36 | 32510020 | Marking |
Загрузка ...
|
|
| 37 | 32510021 | Marking |
Загрузка ...
|
|
| 38 | 375 2103 | Dust protection flap |
Загрузка ...
|
|
| 39 | 375 2105 | Dust protection flap |
Загрузка ...
|
|
| 40 | 375 2121 | Cap |
Загрузка ...
|
|
| 41 | 375 2123 | Cap |
Загрузка ...
|
|
| 42 | 375 2166 | Колпачок, красный |
Загрузка ...
|
|
| 43 | 375 2196 | Vent plug |
Загрузка ...
|
|
| 44 | 375 2205 | Connection |
Загрузка ...
|
|
| 45 | 375 2213 | Ball valve |
Загрузка ...
|
|
| 46 | 375 2719 | SVK-socket |
Загрузка ...
|
|
| 47 | 375 2732 | SVK-socket |
Загрузка ...
|
|
| 48 | 375 2736 | SVK-socket |
Загрузка ...
|
|
| 49 | 375 2737 | SVK-разъем |
Загрузка ...
|
|
| 50 | 375 4028 | Nipple |
Загрузка ...
|
|
| 51 | 375 4032 | Nipple |
Загрузка ...
|
|
| 52 | 375 4037 | Nipple |
Загрузка ...
|
|
| 53 | 375 4399 | Straight bulkhead screw |
Загрузка ...
|
|
| 54 | 375 4503 | Adjustable angle union |
Загрузка ...
|
|
| 55 | 375 4507 | Adjustable angle union |
Загрузка ...
|
|
| 56 | 375 4553 | L-adjustable T-union |
Загрузка ...
|
|
| 57 | 375 4558 | Adjustable L-union |
Загрузка ...
|
|
| 58 | 375 4653 | Reduction joint |
Загрузка ...
|
|
| 59 | 375 9998 | Cover plate |
Загрузка ...
|
|
| 60 | 37510040 | Plastic male probe |
Загрузка ...
|
|
| 61 | 37510090 | Nipple |
Загрузка ...
|
|
| 62 | 37510218 | Clamp |
Загрузка ...
|
|
| 63 | 37510241 | Dust cap |
Загрузка ...
|
|
| 64 | 37510325 | Restrictor washer |
Загрузка ...
|
|
| 65 | 37510390 | Nipple |
Загрузка ...
|
|
| 66 | 37510409 | Clamp |
Загрузка ...
|
|
| 67 | 37510410 | Cover plate |
Загрузка ...
|
|
| 68 | 47310084 | Sensor holder |
Загрузка ...
|
|
| 69 | 47310088 | Slide guiding |
Загрузка ...
|
|
| 70 | 47310187 | Slide guiding |
Загрузка ...
|
|
| 71 | 47510739 | Guard for hoses |
Загрузка ...
|
|
| 72 | 47511537 | Hydraulic hose |
Загрузка ...
|
|
| 73 | 47511538 | Hydraulic hose |
Загрузка ...
|
|
| 74 | 47511541 | Hydraulic hose |
Загрузка ...
|
|
| 75 | 47511542 | Hydraulic hose |
Загрузка ...
|
|
| 76 | 47511889 | Hydraulic hose |
Загрузка ...
|
|
| 77 | 47511913 | Hydraulic hose |
Загрузка ...
|
|
| 78 | 573 4375 | Proximity switch |
Загрузка ...
|
|
| 79 | 575 2355 | Ram |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
