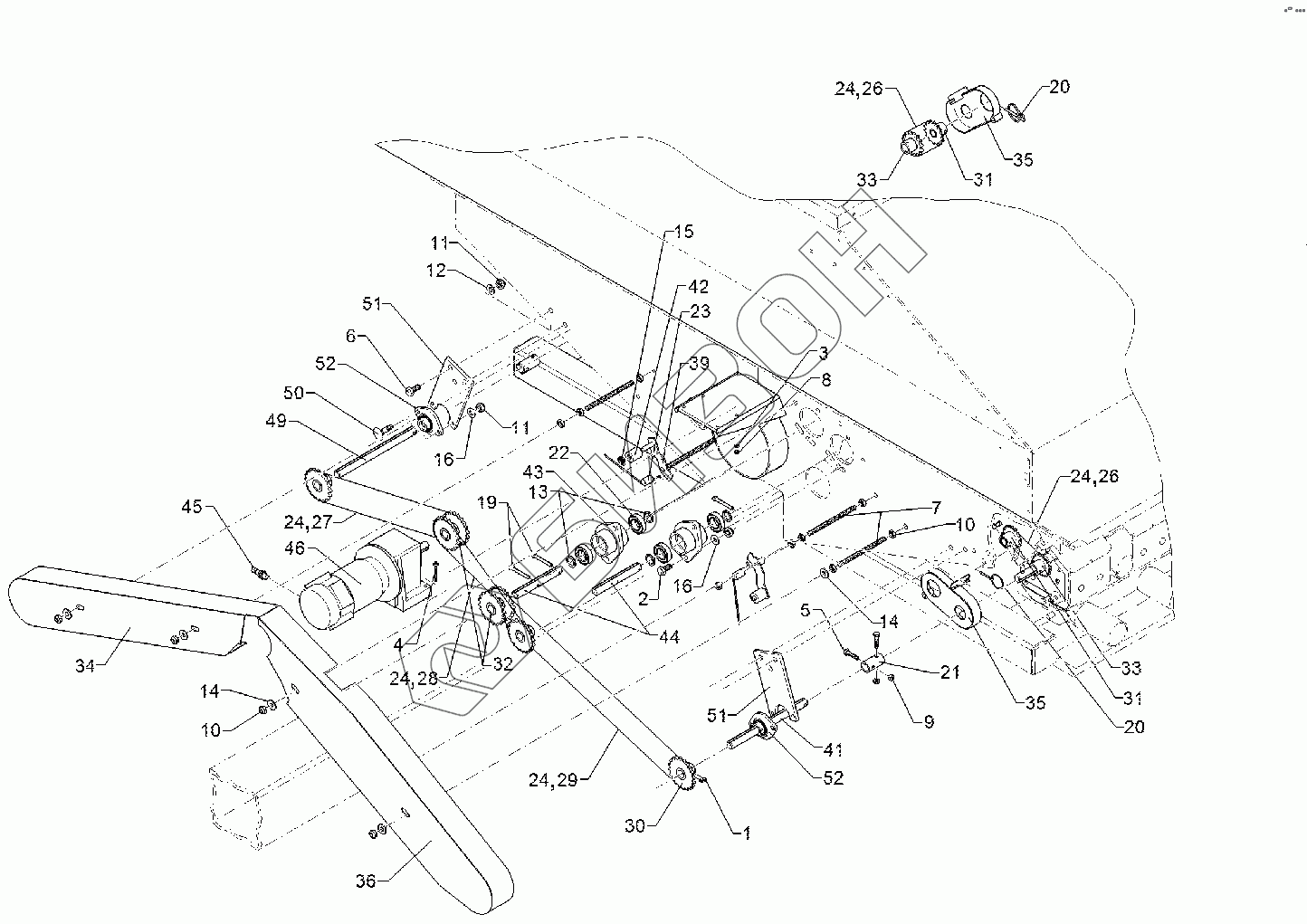

Графический каталог запасных частей к технике: Lemken Solitair 12/5800SW. 68210468 Electronic installation
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
14
15
16
16
19
20
20
21
22
23
24
24
24
24
24
26
26
27
28
29
30
31
31
32
33
33
34
35
35
36
39
41
42
43
44
45
46
49
50
51
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0140 | Threaded pin |
Загрузка ...
|
|
| 2 | 301 7510 | Hexagon bolt |
Загрузка ...
|
|
| 3 | 305 8702 | Washer |
Загрузка ...
|
|
| 4 | 30110202 | Allen screw |
Загрузка ...
|
|
| 5 | 30110401 | Hexagon bolt |
Загрузка ...
|
|
| 6 | 301 7529 | Hexagon bolt |
Загрузка ...
|
|
| 7 | 30210107 | Threaded rod |
Загрузка ...
|
|
| 8 | 303 0800 | Selflocking nut |
Загрузка ...
|
|
| 9 | 303 0801 | Selflocking nut |
Загрузка ...
|
|
| 10 | 303 0802 | Selflocking nut |
Загрузка ...
|
|
| 11 | 303 0803 | Selflocking nut |
Загрузка ...
|
|
| 12 | 305 8709 | Washer |
Загрузка ...
|
|
| 13 | 30510204 | Shim |
Загрузка ...
|
|
| 14 | 305 6131 | Washer |
Загрузка ...
|
|
| 15 | 311 7701 | Peg |
Загрузка ...
|
|
| 16 | 305 8695 | Washer |
Загрузка ...
|
|
| 19 | 311 7706 | Peg |
Загрузка ...
|
|
| 20 | 311 9329 | Securing pin |
Загрузка ...
|
|
| 21 | 31710341 | Bushing |
Загрузка ...
|
|
| 22 | 319 8584 | Bearing |
Загрузка ...
|
|
| 23 | 329 9939 | Torsion spring |
Загрузка ...
|
|
| 24 | 331 9039 | Spring couple |
Загрузка ...
|
|
| 26 | 33110096 | Roller chain |
Загрузка ...
|
|
| 27 | 33110098 | Roller chain |
Загрузка ...
|
|
| 28 | 33110099 | Roller chain |
Загрузка ...
|
|
| 29 | 33110097 | Roller chain |
Загрузка ...
|
|
| 30 | 45510106 | Sprocket |
Загрузка ...
|
|
| 31 | 455 2642 | Sprocket of agitator shaft |
Загрузка ...
|
|
| 32 | 45510108 | Sprocket |
Загрузка ...
|
|
| 33 | 45510109 | Sprocket |
Загрузка ...
|
|
| 34 | 470 5227 | Chain guard |
Загрузка ...
|
|
| 35 | 470 5229 | Chain guard |
Загрузка ...
|
|
| 36 | 470 5234 | Chain guard |
Загрузка ...
|
|
| 39 | 482 5859 | Chain adjuster |
Загрузка ...
|
|
| 41 | 482 5918 | Antriebswelle |
Загрузка ...
|
|
| 42 | 317 7645 | Roller |
Загрузка ...
|
|
| 43 | 482 5923 | Bearing housing |
Загрузка ...
|
|
| 44 | 482 5924 | Antriebswelle |
Загрузка ...
|
|
| 45 | 573 4389 | Sensor |
Загрузка ...
|
|
| 46 | 573 4858 | Motor w. spur gear.w.o. sensor |
Загрузка ...
|
|
| 49 | 482 5917 | Antriebswelle |
Загрузка ...
|
|
| 50 | 30110028 | Saucer-head screw |
Загрузка ...
|
|
| 51 | 482 5927 | Bearing plate |
Загрузка ...
|
|
| 52 | 319 9524 | Bearing cpl. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
