Графический каталог запасных частей к технике: Lemken Solitair 12/800K. Electric drive Solitair 12

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44

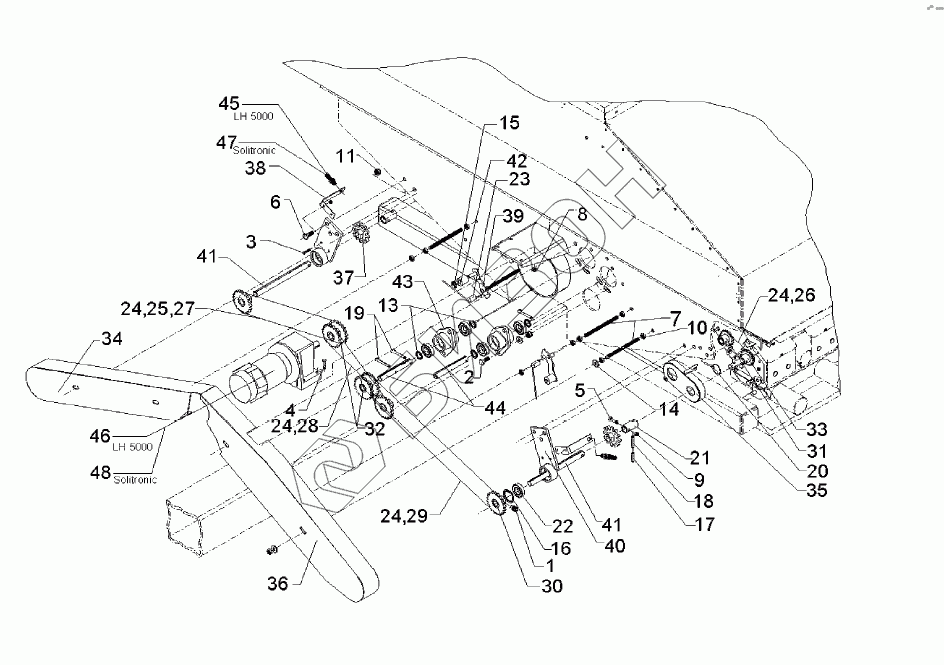

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 0115 Threaded pin
Загрузка ...
2 301 3004 Screw
Загрузка ...
3 301 3014 Screw
Загрузка ...
4 301 3067 Bolt
Загрузка ...
5 301 3324 Screw
Загрузка ...
6 302 0268 Threaded rod
Загрузка ...
7 303 0931 Самоблокирующаяся гайка
Загрузка ...
8 303 0932 Самоблокирующаяся гайка
Загрузка ...
9 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
10 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
11 303 1009 Nut
Загрузка ...
12 305 6010 Washer
Загрузка ...
13 305 8572 Washer
Загрузка ...
14 305 8897 Securing ring
Загрузка ...
15 309 6050 Expansion bush
Загрузка ...
16 309 6068 Expansion bush
Загрузка ...
17 311 7615 Peg
Загрузка ...
18 311 9330 Securing pin
Загрузка ...
19 317 7654 Bushing
Загрузка ...
20 317 7699 Eccentric
Загрузка ...
21 319 8584 Bearing
Загрузка ...
22 329 9938 Torsion spring
Загрузка ...
23 331 9035 Spring couple
Загрузка ...
24 331 9036 Chain link
Загрузка ...
25 331 9050 Chain
Загрузка ...
26 331 9066 Chain
Загрузка ...
27 331 9067 Chain
Загрузка ...
28 455 2633 Sprocket
Загрузка ...
29 455 2634 Sprocket of agitator shaft
Загрузка ...
30 455 2637 Sprocket
Загрузка ...
31 455 2638 Sprocket of agitator shaft
Загрузка ...
32 470 5227 Chain guard
Загрузка ...
33 470 5228 Chain guard
Загрузка ...
34 470 5229 Chain guard
Загрузка ...
35 473 8039 Pulse pick-up wheel
Загрузка ...
36 473 8079 Sensor holder
Загрузка ...
37 482 5856 Chain adjuster
Загрузка ...
38 482 5914 Bearing block
Загрузка ...
39 482 5915 Bearing block
Загрузка ...
40 482 5917 Antriebswelle
Загрузка ...
41 482 5918 Antriebswelle
Загрузка ...
42 482 5919 Antriebswelle
Загрузка ...
43 573 4366 Sensor
Загрузка ...
44 573 4845 Motor
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
