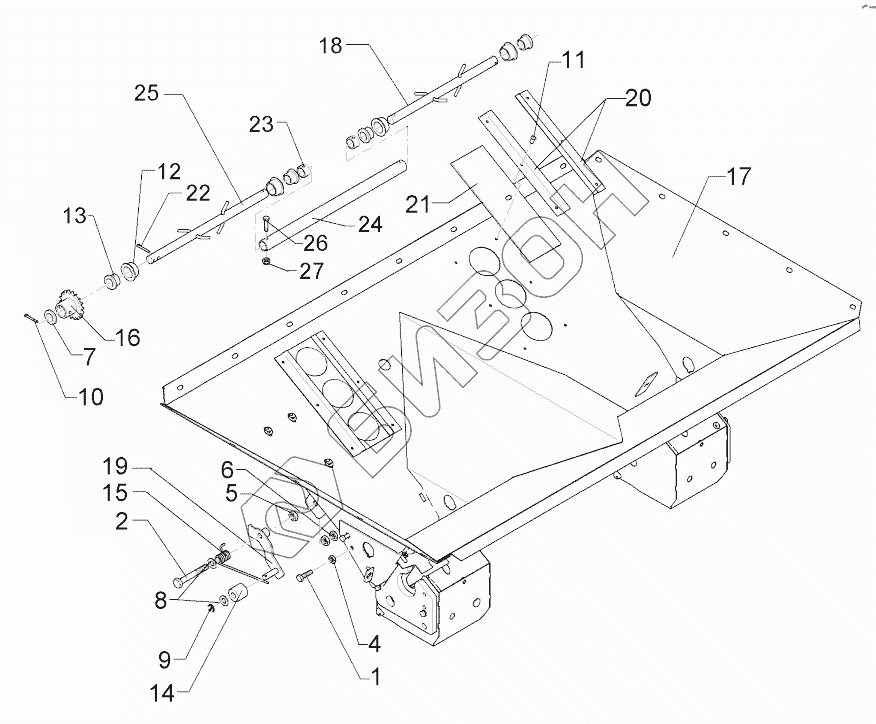

Графический каталог запасных частей к технике: Lemken Solitair 8/300. 582 5764 Dosage, top part

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3006 Винт
Загрузка ...
2 301 3254 Bolt
Загрузка ...
4 303 1009 Nut
Загрузка ...
5 303 1012 Nut
Загрузка ...
6 303 1022 Nut
Загрузка ...
7 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
8 305 8696 Washer
Загрузка ...
9 311 7602 Peg
Загрузка ...
10 311 7615 Peg
Загрузка ...
11 315 9608 Rivet
Загрузка ...
12 317 7641 Bearing housing
Загрузка ...
13 317 7642 Bush
Загрузка ...
14 317 7645 Roller
Загрузка ...
15 329 9938 Torsion spring
Загрузка ...
16 455 2634 Sprocket of agitator shaft
Загрузка ...
17 482 5764 Dosage, top part
Загрузка ...
18 482 5833 Agitator shaft
Загрузка ...
19 482 5856 Chain adjuster
Загрузка ...
20 482 5857 Cutting bar
Загрузка ...
21 482 5858 Viewing glass
Загрузка ...
22 311 7634 Peg
Загрузка ...
23 317 7643 Adjusting ring
Загрузка ...
24 482 5832 Intermediate shaft
Загрузка ...
25 482 5831 Agitator shaft
Загрузка ...
26 301 3012 Bolt
Загрузка ...
27 303 0931 Самоблокирующаяся гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
