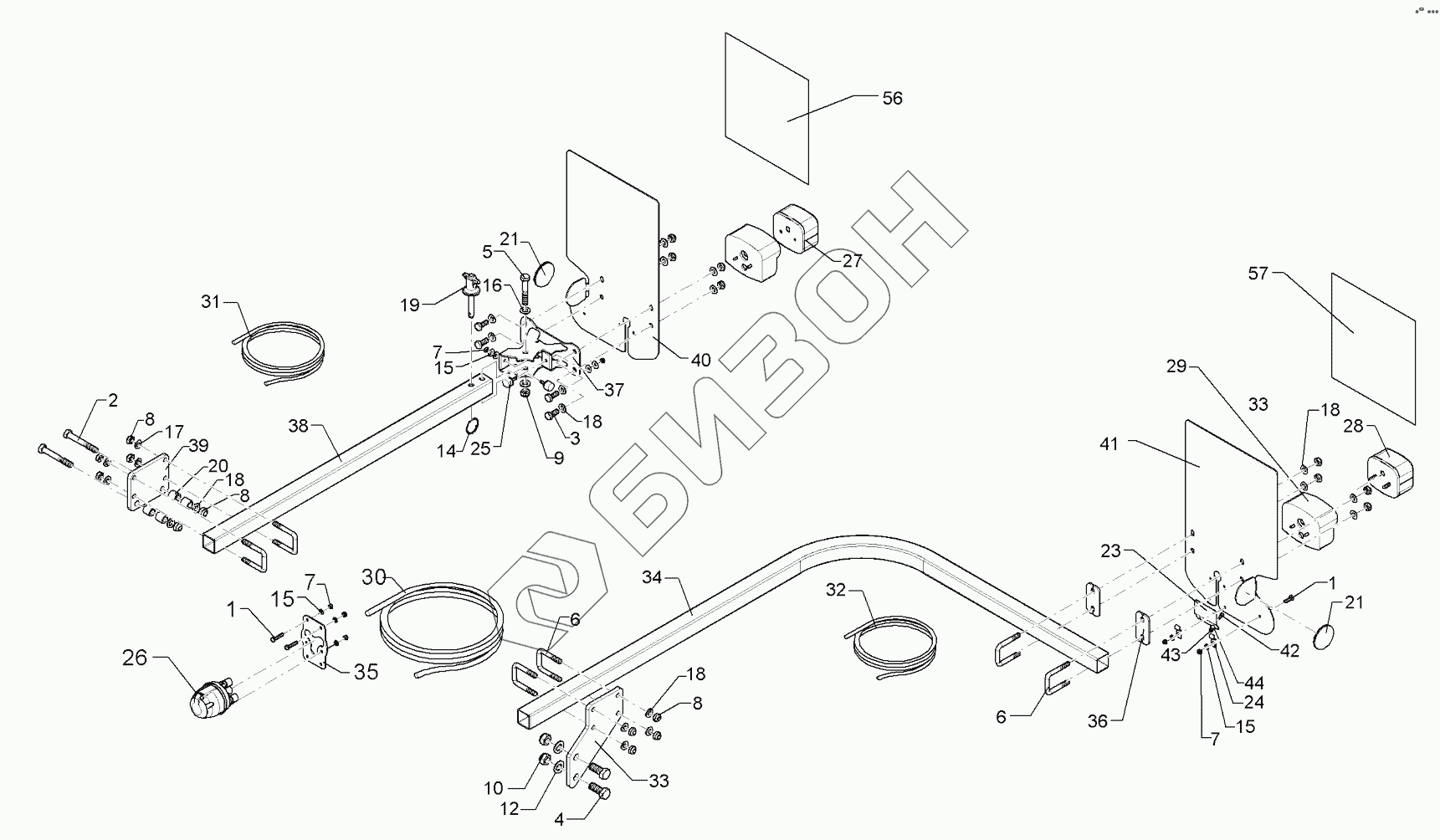

Графический каталог запасных частей к технике: Lemken Solitair 8/300. 67010002 Lighting equipment
/49.gif)
1
1
2
3
4
5
6
6
7
7
7
8
8
8
9
10
12
14
15
15
15
16
17
18
18
18
18
19
20
21
21
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
41
42
43
44
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3004 | Screw |
Загрузка ...
|
|
| 2 | 301 3498 | Bolt |
Загрузка ...
|
|
| 3 | 301 5004 | Screw |
Загрузка ...
|
|
| 4 | 301 5404 | Screw |
Загрузка ...
|
|
| 5 | 301 7341 | Bolt |
Загрузка ...
|
|
| 6 | 301 7784 | U-bolt |
Загрузка ...
|
|
| 7 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 8 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 9 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 10 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 11 | 305 6129 | Washer |
Загрузка ...
|
|
| 12 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 13 | 305 6976 | Washer |
Загрузка ...
|
|
| 14 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 15 | 305 8572 | Washer |
Загрузка ...
|
|
| 16 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 17 | 305 8694 | Шайба |
Загрузка ...
|
|
| 18 | 305 8696 | Washer |
Загрузка ...
|
|
| 19 | 313 7807 | Штифт с рукояткой |
Загрузка ...
|
|
| 20 | 317 6689 | Tube |
Загрузка ...
|
|
| 21 | 321 9919 | Самопривод. отражатель, желтый |
Загрузка ...
|
|
| 22 | 321 9922 | Рефлектор, красный |
Загрузка ...
|
|
| 23 | 321 9987 | Holder for registration plate |
Загрузка ...
|
|
| 24 | 325 5142 | Clamp |
Загрузка ...
|
|
| 25 | 329 5004 | Rubber buffer |
Загрузка ...
|
|
| 26 | 373 2023 | Junction box |
Загрузка ...
|
|
| 27 | 373 3140 | Rear light |
Загрузка ...
|
|
| 28 | 373 3141 | Rear light |
Загрузка ...
|
|
| 29 | 373 3801 | Задняя крышка |
Загрузка ...
|
|
| 30 | 373 4260 | Cable |
Загрузка ...
|
|
| 31 | 373 4272 | Cable |
Загрузка ...
|
|
| 32 | 373 4273 | Cable |
Загрузка ...
|
|
| 33 | 470 1705 | Clamping plate |
Загрузка ...
|
|
| 34 | 470 1706 | Carrier for light |
Загрузка ...
|
|
| 35 | 470 1775 | Carrier plate |
Загрузка ...
|
|
| 36 | 470 1776 | Clamping plate |
Загрузка ...
|
|
| 37 | 47010004 | Bracket |
Загрузка ...
|
|
| 38 | 47010005 | Carrier for light |
Загрузка ...
|
|
| 39 | 47010006 | Holder |
Загрузка ...
|
|
| 41 | 470 1767 | Basic plate |
Загрузка ...
|
|
| 42 | 30110003 | Oval head screw |
Загрузка ...
|
|
| 43 | 303 0929 | Selflocking nut |
Загрузка ...
|
|
| 44 | 305 8569 | Washer |
Загрузка ...
|
|
| 45 | 470 1766 | Basic plate |
Загрузка ...
|
|
| 56 | 321 9912 | Bonding sheet-warning board |
Загрузка ...
|
|
| 57 | 321 9913 | Bonding sheet-warning board |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
