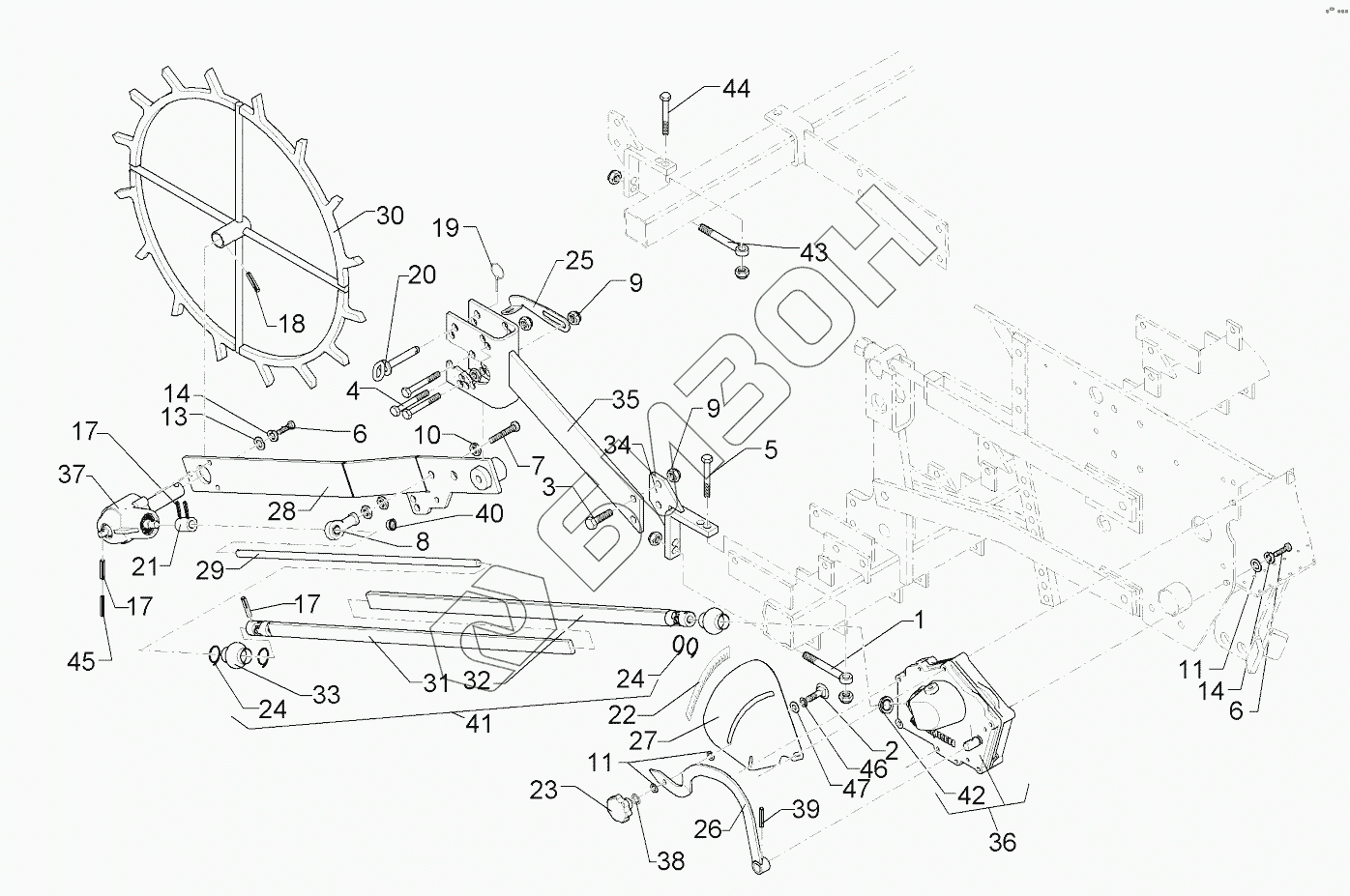

Графический каталог запасных частей к технике: Lemken Solitair 8/300. 681 4710 Spike wheel drive
/98.gif)
1
2
3
4
5
6
6
7
8
9
9
10
11
11
13
14
14
17
17
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0868 | Eye bolt |
Загрузка ...
|
|
| 2 | 301 1706 | Bolt, cup square head |
Загрузка ...
|
|
| 3 | 301 3658 | Screw |
Загрузка ...
|
|
| 4 | 301 3997 | Bolt |
Загрузка ...
|
|
| 5 | 301 4057 | Bolt |
Загрузка ...
|
|
| 6 | 301 5004 | Screw |
Загрузка ...
|
|
| 7 | 301 5066 | Шуруп M16x70-8.8 Zn DIN933 |
Загрузка ...
|
|
| 8 | 302 9037 | Joint |
Загрузка ...
|
|
| 9 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 10 | 303 1020 | Гайка шестигранная M16 DIN936-8 Zn |
Загрузка ...
|
|
| 11 | 305 6132 | Шайба D11/25x2,5 Zn |
Загрузка ...
|
|
| 13 | 305 8696 | Washer |
Загрузка ...
|
|
| 14 | 305 9900 | Пружинное кольцо |
Загрузка ...
|
|
| 17 | 309 6048 | Expansion bush |
Загрузка ...
|
|
| 18 | 309 6165 | Expansion bush |
Загрузка ...
|
|
| 19 | 311 9330 | Securing pin |
Загрузка ...
|
|
| 20 | 313 8713 | Pin with grip |
Загрузка ...
|
|
| 21 | 317 7657 | Bushing |
Загрузка ...
|
|
| 22 | 321 1202 | Scale |
Загрузка ...
|
|
| 23 | 321 2576 | Star grip |
Загрузка ...
|
|
| 24 | 325 1331 | Clip |
Загрузка ...
|
|
| 25 | 473 8084 | Sensor holder |
Загрузка ...
|
|
| 26 | 481 1589 | Gearbox lever |
Загрузка ...
|
|
| 27 | 481 1590 | Gearbox scale |
Загрузка ...
|
|
| 28 | 481 1600 | Rocker arm |
Загрузка ...
|
|
| 29 | 481 4217 | Shaft |
Загрузка ...
|
|
| 30 | 481 4744 | Spike wheel |
Загрузка ...
|
|
| 31 | 481 4747 | PTO shaft |
Загрузка ...
|
|
| 32 | 481 4748 | PTO shaft |
Загрузка ...
|
|
| 33 | 481 8584 | Bellows |
Загрузка ...
|
|
| 34 | 482 2537 | Carrier |
Загрузка ...
|
|
| 35 | 482 2514 | Bracket |
Загрузка ...
|
|
| 36 | 555 9311 | Gear box |
Загрузка ...
|
|
| 37 | 555 9313 | Miter gear |
Загрузка ...
|
|
| 38 | 305 9964 | Washer |
Загрузка ...
|
|
| 39 | 309 6050 | Expansion bush |
Загрузка ...
|
|
| 40 | 317 9531 | Flange bushing |
Загрузка ...
|
|
| 41 | 581 4746 | PTO shaft, cpl. |
Загрузка ...
|
|
| 42 | 323 8188 | Oil seal |
Загрузка ...
|
|
| 43 | 301 0853 | Eye bolt |
Загрузка ...
|
|
| 44 | 301 4020 | Bolt |
Загрузка ...
|
|
| 45 | 309 6006 | Expansion bush |
Загрузка ...
|
|
| 46 | 305 2009 | Shim |
Загрузка ...
|
|
| 47 | 305 6137 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
