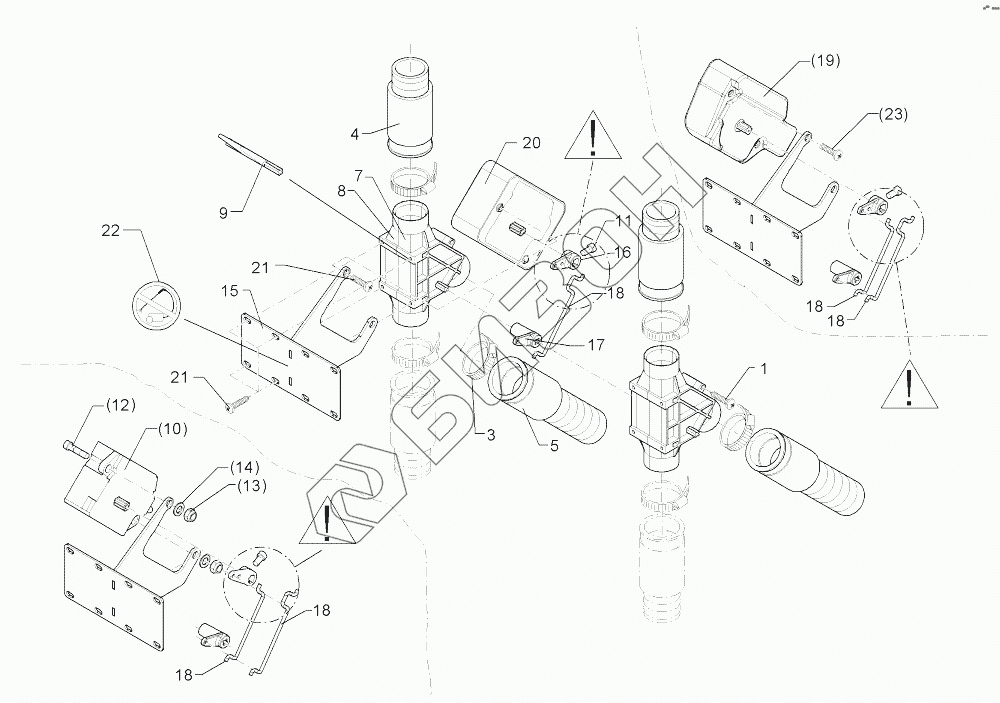

Графический каталог запасных частей к технике: Lemken Solitair 8/300. 682 5063 Tramline mechanism

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
18
19
20
21
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 0050 Self-tapping screw
Загрузка ...
3 325 1183 Hose clip
Загрузка ...
4 377 4026 Flexible hose
Загрузка ...
5 377 4027 Flexible hose
Загрузка ...
7 482 5054 Housing unit
Загрузка ...
8 482 5055 Housing unit
Загрузка ...
9 482 5056 Return lid
Загрузка ...
10 573 4836 Motor Buhler
Загрузка ...
11 301 0072 Flatheaded bolt
Загрузка ...
12 301 0070 Flatheaded bolt
Загрузка ...
13 303 0800 Selflocking nut
Загрузка ...
14 305 8571 Шайба
Загрузка ...
15 482 2523 Basic plate
Загрузка ...
16 482 5047 Lever 1
Загрузка ...
17 482 5048 Lever 11
Загрузка ...
18 482 5049 Connecting rod
Загрузка ...
19 573 4838 Motor
Загрузка ...
20 573 4833 Motor
Загрузка ...
21 301 0030 Bolt
Загрузка ...
22 390 0516 Warning Label
Загрузка ...
23 301 0452 Bolt
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
