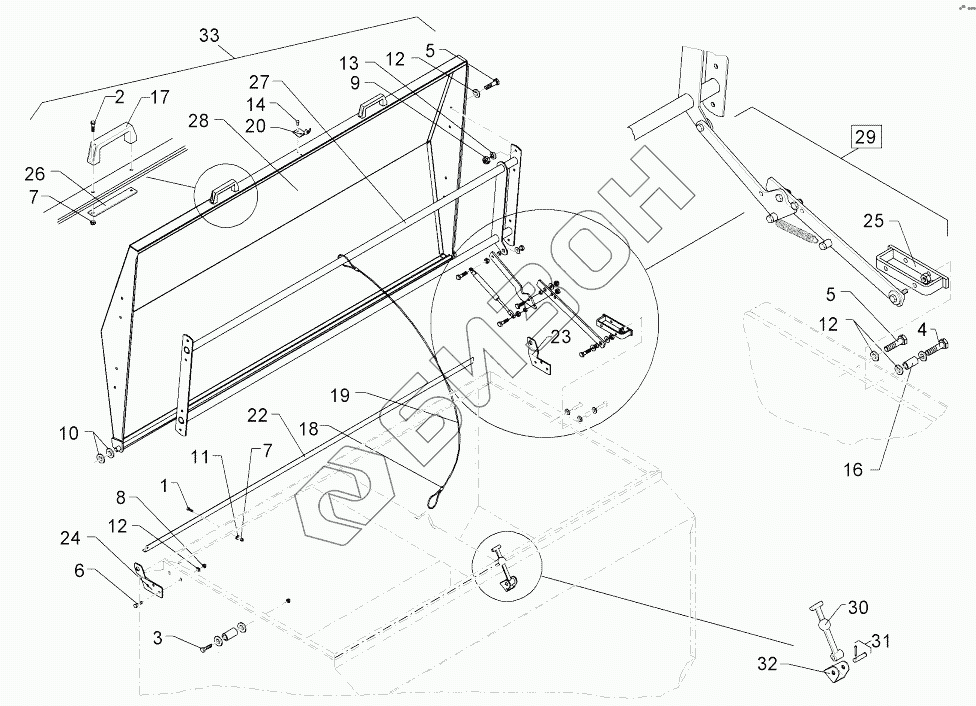

Графический каталог запасных частей к технике: Lemken Solitair 8/300. 682 5571 Cover
/162.gif)
1
2
3
4
5
5
6
7
7
8
9
10
11
12
12
12
13
14
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 1086 | Bolt, cup square head |
Загрузка ...
|
|
| 2 | 301 3004 | Screw |
Загрузка ...
|
|
| 3 | 301 3067 | Bolt |
Загрузка ...
|
|
| 4 | 301 3073 | Bolt |
Загрузка ...
|
|
| 5 | 301 6750 | Винт |
Загрузка ...
|
|
| 6 | 301 7260 | Screw |
Загрузка ...
|
|
| 7 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 8 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 9 | 303 1011 | Nut |
Загрузка ...
|
|
| 10 | 305 6144 | Washer |
Загрузка ...
|
|
| 11 | 305 8572 | Washer |
Загрузка ...
|
|
| 12 | 305 8694 | Шайба |
Загрузка ...
|
|
| 13 | 305 9898 | Spring ring |
Загрузка ...
|
|
| 14 | 315 9604 | Rivet |
Загрузка ...
|
|
| 15 | 315 9616 | Заклепка |
Загрузка ...
|
|
| 16 | 317 9467 | Bush |
Загрузка ...
|
|
| 17 | 321 6935 | Handle |
Загрузка ...
|
|
| 18 | 331 1950 | Wire rope clamp |
Загрузка ...
|
|
| 19 | 331 4924 | Rope |
Загрузка ...
|
|
| 20 | 331 6003 | Holder |
Загрузка ...
|
|
| 22 | 482 5320 | Angle plate |
Загрузка ...
|
|
| 23 | 482 5324 | Hinge plate K |
Загрузка ...
|
|
| 24 | 482 5325 | Hinge plate K |
Загрузка ...
|
|
| 25 | 482 5330 | Carrier |
Загрузка ...
|
|
| 26 | 482 5588 | Plate with handle |
Загрузка ...
|
|
| 27 | 482 5590 | Frame stiffener |
Загрузка ...
|
|
| 28 | 482 5591 | Cover |
Загрузка ...
|
|
| 29 | 582 5586 | Support |
Загрузка ...
|
|
| 30 | 331 6006 | Securing rubber |
Загрузка ...
|
|
| 31 | 331 6007 | Axle + peg |
Загрузка ...
|
|
| 32 | 331 6008 | Counter fitting |
Загрузка ...
|
|
| 33 | 582 5571 | Cover |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
