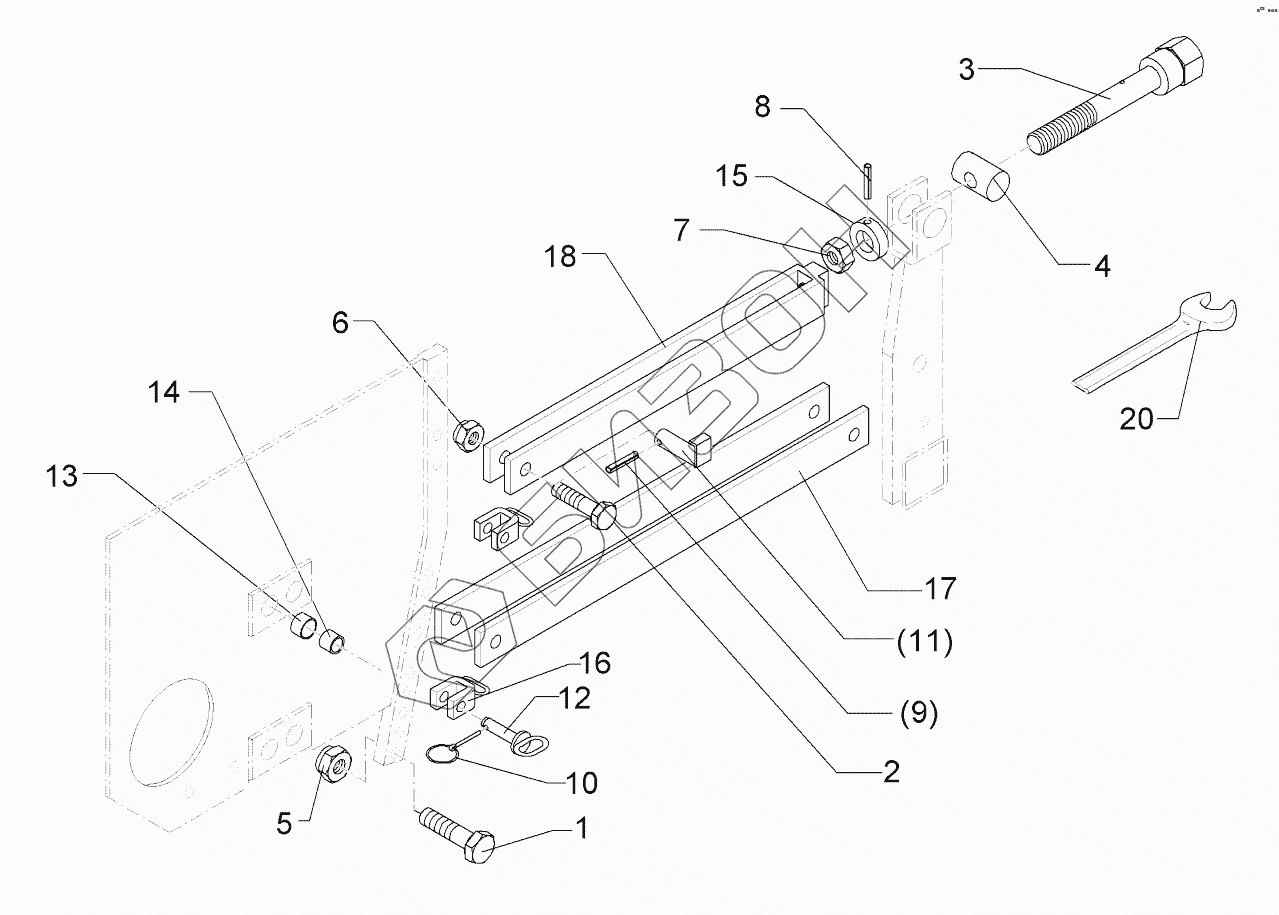

Графический каталог запасных частей к технике: Lemken Solitair 8/300. 682 7101 Adjustment centre

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 5404 Screw
Загрузка ...
2 301 4332 Bolt
Загрузка ...
3 302 0130 Screw
Загрузка ...
4 302 7992 Bearing
Загрузка ...
5 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
6 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
7 303 1019 Nut
Загрузка ...
8 309 6163 Expansion bush
Загрузка ...
9 309 6071 Expansion bush
Загрузка ...
10 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
11 313 8105 Pin with stop
Загрузка ...
12 313 8152 Палец D16x52/112 V Zn
Загрузка ...
13 317 3352 Expansion bush
Загрузка ...
14 317 6657 Bush
Загрузка ...
15 317 8654 Adjusting ring
Загрузка ...
16 461 8150 Adjuster-U
Загрузка ...
17 482 7108 Link
Загрузка ...
18 482 7101 Link
Загрузка ...
19 321 1201 Scale
Загрузка ...
20 321 9840 Spanner
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
